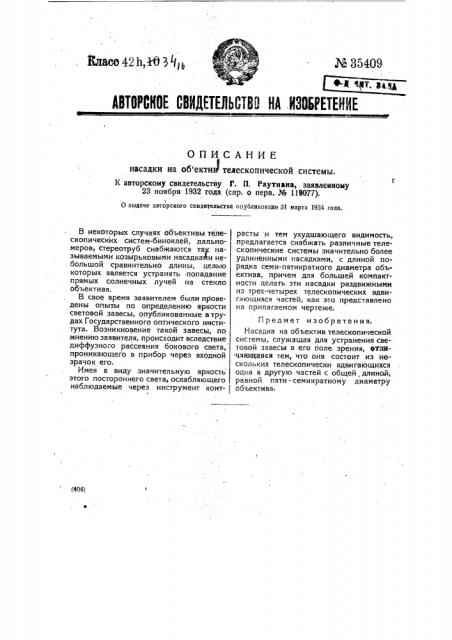

A8T0PN0E СВИДЕТЕЛЬСТВО НА ИЗОРЕТЕНИЕ

ОПИСАНИЕ насадки на об ектии1 телескопической системы

К авторскому свидетельству Г. П. Раутиана, заявленному

23 ноября 1932 года (спр. о перв. № 119077). т

О выдаче авторского свидетельства оп бликовано 31 марта 1934 года. (404) В некоторых случаях объективы телескопических систем-биноклей, дальномеров, стереотруб снабжаются так называемыми козырьковыми насадками небольшой сравнительно длины, целью которых является устранять -попадание прямых солнечных лучей на стекло объектива.

В свое время заявителем были проведены опыты по определению яркости световой завесы, опубликованные в трудах Государственного оптического института. Возникновение такой завесы, .по мнению заявителя, происходит вследствие диффузного рассеяния бокового света, проникающего в прибор через входной зрачок его.

Имея в виду значительную яркость этого постороннего света, ослабляющего наблюдаемые через инструмент конт- расты и тем ухудшающего видимость, предлагается снабжать различные телескопические системы значительно более удлиненными насадками, с длиной порядка семи-пятикратного диаметра объектива, причем для большей компактности делать эти насадки раздвижными из трех-четырех телескопических вдвигвющихся частей, как это представлено на прилагаемом чертеже.

Предмет изобретения.

Насадка на объектив телескопической системы, служащая для устранения световой завесы в его поле зрения, етличающаяся тем, что она состоит из нескольких телескопически вдвигающихся одна в другую частей с общей длиной, равной пяти - семикратному диаметру объектива

И автевскоиу свидетельству Г. П. Раутиаиа № 35409

Эксперт А. В. Уткин.

Редактор Н. Н. Георгиевский.

Тии. „Г/ромиолиграф", Тамбовская 12. Зак. 3690
