Реферат

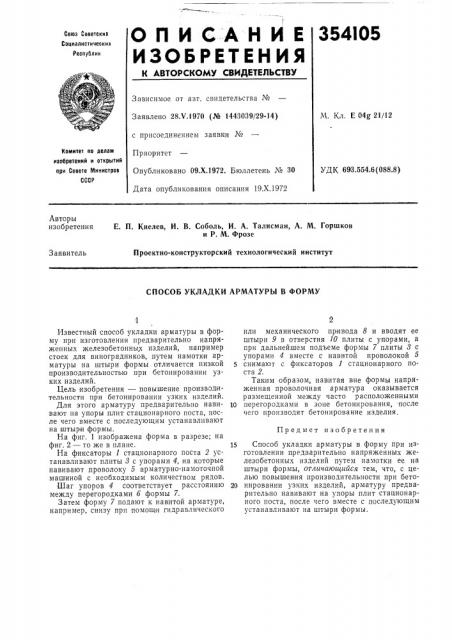

O1IH CAHHE

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

354I05

Союз Советскиз

Социалистически л

Республик

Зависимое от авт. свидетельства №

М. Кл. Е 04g 21/12

Заявлено 28Х.1970 (№ 1443039/29-14) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1972. Бюллетень ¹ 30

Дата опубликования описания 19.Х.1972

Комитет по делам изобретений и открытий при Совете слииистров

СССР

УДК 693.554.6 (088.8) Авторы изобретения

Е. П. Кнелев, И. В. Соболь, И. А. Талисман, А. М. Горшков и P. М. Фрозе

Заявитель

Проектно-конструкторский технологический институт

СПОСОБ УКЛАДКИ АРМАТУРЫ В ФОРМУ

Предмет изобретения

Известный способ укладки арматуры в форму при изготовлении предварительно напряженных железобетонных изделий, например стоек для виноградников, путем намотки арматуры на штыри формы отличается низкой производительностью при бетонировании узких изделий.

Цель изобретения — повышение производительности при бетонировании узких изделий.

Для этого арматуру предварительно навивают на упоры плит стационарного поста, после чего вместе с последующим устанавливают на штыри формы.

На фиг. 1 изображена форма в разрезе; на фиг. 2 — то же в плане.

На фиксаторы 1 стационарного поста 2 устанавливают плиты 8 с упорами 4, на которые навивают проволоку б арматурно-намоточной машиной с необходимым количеством рядов.

Шаг упоров 4 соответствует расстоянию между. перегородками б формы 7.

Затем форму 7 подают к навитой арматуре, например, снизу при помощи гидравлического или механического привода 8 и вводят ее штыри 9 в отверстия 10 плиты с упорами, а при дальнейшем подъеме формы 7 плиты 8 с упорами 4 вместе с навитой проволокой снимают с фиксаторов 1 стационарного поста 2.

Таким образом, навитая вне формы напряженная проволочная арматура оказывается размещенной между часто расположенными

10 перегородками в зоне бетонирования, после чего производят бетонирование изделия.

15 Способ укладки арматуры в форму при изготовлении предварительно напряженных железобетонных изделий путем намотки ее на штыри формы, отличающийся тем, что, с целью повышения производительности при бето20 нировании узких изделий, арматуру предварительно навивают на упоры плит стационарного поста, после чего вместе с последующим устанавливают на штыри формы.

354105 в б ом 1 7 gg Риа 2
