Реферат



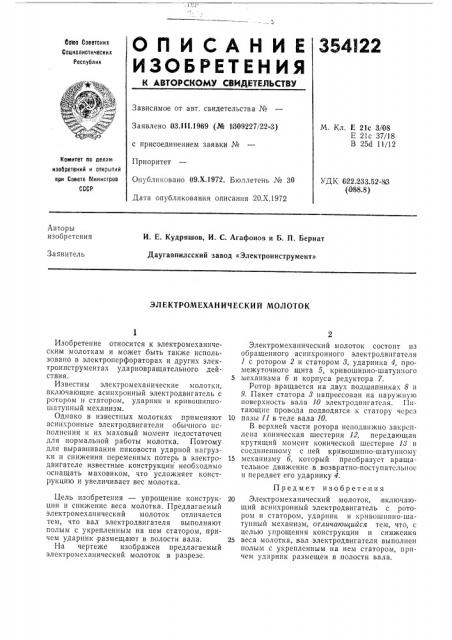

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сотов Советских

Социглистических

Республик

®! ;

Зависимое от авт. свидетельства №

Заявлено Oi3. ill.1969 (№ 1309227!223) с присоединением заявки №

Приоритет

Опубликовано 09.X.1972. Бюллетень № 30

Дата опубликования описания 20.Х.1972

М, Кл. Е 21с 3/08

Е 21с 37/18

В 256 11/12

Комитет по делам изобретений и открытий при Совете Министров

СССР ДК 622.233.52-83 (О88.8) Авторы изобретения

И. Е. Кудряшов, И. С. Агафонов и Б. П. Вернат

Даугавпилсский завод «Электроинструмент»

Заявитель

ЭЛЕКТРОМЕХАНИЧЕСКИЙ МОЛОТОК

Изобретение относится к электромеханическим молоткам и может быть также использовано в электроперфораторах и других электроинструментах ударновращательного действия.

Известны электромеханические молотки, включающие асинхронный электродвигатель с ротором и статором, ударник и кривошипношатупный механизм.

Однако в известных молотках применяют асинхронные электродвигатели обы нного исполнения и их маховый момент недостаточен для нормальной работы молотка. Поэтому для выравнивания пиковости ударной нагрузки и снижения переменных потерь в электродвигателе известные конструкции необходимо оснащать маховиком, что усложняет конструкцию и увеличивает вес молотка, Цель изобретения — упрощение конструкции и снижение веса молотка. Предлагаемый электромеханический молоток отличается тем, что вал электродвигателя выполняют полым с укрепленным на нем статором, причем ударник размещают в полости вала.

На чертеже изображен предлагаемый электромеханический молоток в разрезе.

Электромеханический молоток состоит из обращенного асинхронного электродвигателя

1 с ротором 2 и статором 8, ударника 4, промежуточного щита 5, кривошипно-шатуi toro

5 механизма б и корпуса редуктора 7, Ротор вращается на двух подшипниках 8 и

9, Пакет статора 8 напрессован на наружную поверхность вала 10 электродвпгатсля. !1итающие провода подводятся к статору через

10 пазы 11 в теле вала 10.

В верхней части ротора неподвижно закреплена коническая шестерня 12, передающая крутящий момент конической шестерне И и соединенному с ней кривошипно-шатунному

15 механизму б, который преобразует вращательное движение в возвратно-поступательное и передает его ударнику 4.

Предмет изобретения

20 Электромеханический молоток,,включающий асинхронный электродвигатель с ротором и статором, ударник и кривошипно-шатунный механизм, отличающийся тем, что, с целью упрощения конструкции и снижения

25 веса молотка, вал электродвигателя выполнен полым с укрепленным на нем статором, причем ударник размещен в полости вала.
