Реферат

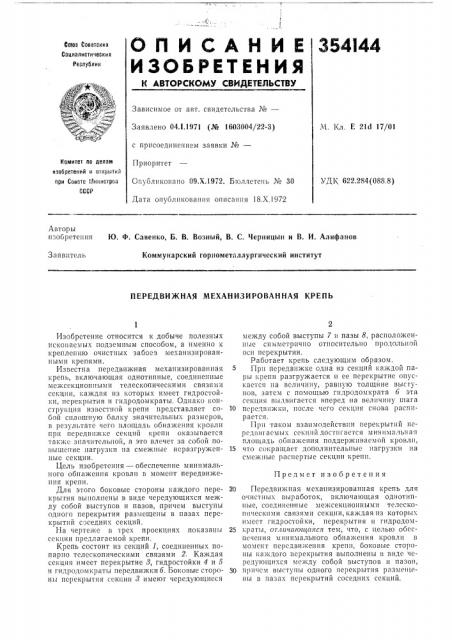

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сотоз Сosalсних

Социалистичесних

Республин

Зависимое от авт. свидетельства №вЂ”

Заявлено 04.1.1971 (№ 1603004/22-3) с присоединением заявки №вЂ”

Приоритет

Опубликовано 09.Х.1972. Б!оллетень № 30

М. Кл. E 21d 17/01

Комитет по делом изобретений и отнрьпий при Совете Министров

СССР

УДК 622.284(088.8) Дата опубликования описания 18.Х.1972

Авторы изобретения 1О. Ф. Савенко, Б. В. Возный, В. С. Черницын и В. И. Алифанов

Заявитель

Коммунарский горнометяллургический институт

ПЕРЕДВИЖНАЯ МЕХАНИЗИРОВАННАЯ КРЕПЬ

Предмет изобретения

Изобретение относится к добыче полезных ископаемых подземным способом, а именно к креплению очистных забоез механизированньв!и крепями.

Известна передвижная механизировагпгая крепь, включающая однотипные, соединенные ме>ксекционными телескопическими связями секции, 1<яждяя из IKке секций !

1((зна 11!тельной, а это влечет за собой повышение нагрузки на смежные неразгруженные секции.

Цель изобретения — обеспечение минимального обнажения кровли в момент передви>кения крепи.

Для этого боковые стороны каждого перекрытия выполнены в виде чередующихся между собой выступов и пазов, причем выступы одного перекрытия размещены в пазах перекрытий соседних секций.

На чертеже в трех проекциях показаны

cc êöHè предлагаемой крепи.

Крепь состоит из секций 1, соединенных попарно телескопическими связями 2. Каждая секция имеет перекрытие 8, гидростойки 4 и 6 и гидродомкраты передви>кки 6. Боковые стороны псрекрытия секции 8 имеют чередугощиеся между собой выступы 7 и пазы 8, расположенные симметрично относительно продольной оси перекрытия, Работает крепь следующим образом.

При передвижке од>иа из секций каждой пары крепи разгружается и ее перекрытие опускается на величину, равную толщине выступов, затем с помощью гидродомкрата 6 эта секция выдвигается вперед на величину шага

10 псредви>кки, после чего секция снова распирается.

Прп таком взаимодействии перекрытий передвгп асмых секций достигается минимальна:l площадь обнажения поддерживаемой кровли, 15 что сокращает дополнительные нагрузки на смежные распертые секции крепи.

20 Передви>кная механизированная крепь для очистных выработок, включающая однотипНЫЕ, СОЕДИНЕННЫЕ МЕЖСЕКЦИОННЫМИ ТС leCI(Oпическнми связями секции, каждая из которых имеет гидростойки, перекрытия и гидродом25 краты, от.гичаюи)аяся тем, что, с целью обеспечения минимальното обна>кения кровли в момент персдви>кения крепи, боковые стороны каждого перекрытия выполнены в виде чередующихся между собой выступов и пазов, 30 причем выступы одного перекрытия размещены в пазах перекрытий соседних секций.

Редактор Л. Лаврова

Составитель Э. Власова

Tc ðñä Л, Камыыиикова

1(орректоры: Л. Корогод

В, Петрова

Заказ 34G4 Изд. № 1 118 Тираж 406 Подписное

IIIMHIIH Комитета по делам изобретений и открытий нри Совете Министров СССР

Москва, Я(-35, Раушская изб., д. 4/5

Типография, нр. Сапунова, 2
