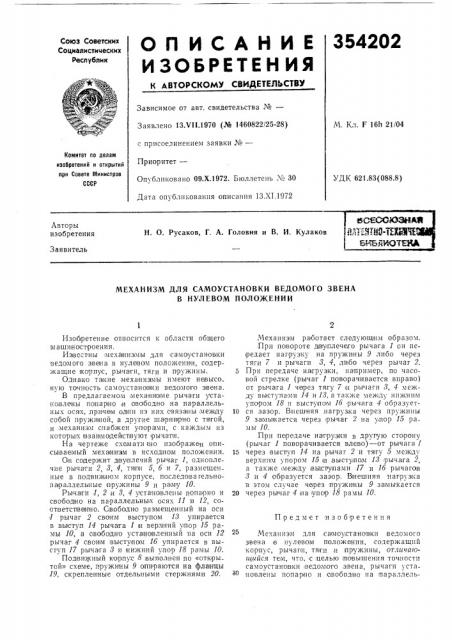

О П И С А Н И Е 354202

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 13.Ч11.1970 (№ 1460822/25-28) М. Кл. F 16h 21/04 с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий ори Совете Министров

СССР

Приоритет—

Опхблпковано 09.Х.1972. Бюллетень Х«30

УДК 621.83(088.8) Дата опубликования описания 1З.XI.1972

Авторы изобретения

Н. О. Русаков, Г. А. Головня и В. И. Кулако

Заявитель

МЕХАНИЗМ ДЛЯ САМОУСТАНОВКИ ВЕДОМОГО ЗВЕНА

В НУЛЕВОМ ПОЛОЖЕНИИ

Предмет изобретения

Изобретение относится к области общего машиностроения.

Известны меха низмы для самоустано вки ведо мого э вена в нулево м поло>кени и, со держащие корпус, рычаги, тяги и пружины.

Однако такие механизмы имеют HBIBbIño кую точность самоустано вки ве домо го э вена.

В предлагаемом механизме рычаги установлены IloIIIBpIHQ,H ево бодно на параллельных осях,,причем о д ни из них связа1ны,между собой пружинной, а другие шарни рно с тягой, и механизм снабжен упора ми, с каждым из которых взаигмодей!ст вуют рычапи.

На чертеже схемати но изображен описываемый механизм в исходном положении.

Он содержит д ву плечий рычаг 1, одноплечие рычаги 2, 8, 4, тя пи 5, б и 7, размещен ные в по движком корпусе, последова гельнопа раллельные пружины 9 и раму 10.

Рыча ги 1, 2 и 8, 4 установлены попарно и свободно на параллельных осях 11 и 12, соот ветспвенно. С вободно размещенный на оси

1 рычаг 2 своим выступом 18 упирается в вы ступ 14 рычага 1 |и верхний упор 15 рамы 10, а свободно устано|вленный на оси 12 рычаг 4 своиы выступом lб упирается в выступ 17 рыча та 8 и нижний упор 18 рамы 10.

Порви>кный корпус 8,выполнен по «откры той» схеме, пружины 9 опираются на фланцы

19, скрепленные отдельными стержнями 20.

Механизм работает следующим образом.

При по вороте двуплечего рычага 1 он пе|редает нагрузку на пружины 9 либо через тяги 7 и рычаги 8, 4, либо через рычаг 2.

5 При передаче на|грузки, например, по чаеовой стрелке (рычаг 1 поворачивается вправо) от рыча га 1 че|рез тягу 7 я рычаги 8, 4 между выступами 14 и 18, а также между нижним упором 18 и выстутпоы lб рычага 4 образует10 ся зазор. Внешняя нагрузка через пружины

9 за мыкается через рычаг 2 на улор 15 ра мы 10.

При ле редаче нагрузочки в друтую сторону (рычаг 1 поворачивается влево) — от рычага 1

15 через выступ 14 на рычаг 2 и тягу 5 между верхним упором 15 и,BblcT) пом 18 рычага 2, а также между вьвсту пами 17 и lб рычагов

8 и 4 образуется зазор. В нешняя нагрузка в этом случае через пружины 9 заьмьткается

20 через рычаг 4 на упор 18 рамы 10.

Механизм для са моустано в ки ведомого э вена iB нуле во м положении, содержащий корпус, рычаги, тяги,и пружины, отличгиоитийся тем, что, с целью,повышения точечноcTH самоустановки ведомого звена, рычаги устано влены попарно и с вободно на параллель354202

Составитель Е. Андреенкова

Техред 3. Тараненко

Редактор T. Баранова

Корректор Е. Зимина

Заказ 481/1855 Изд. № 1407 Тираж 405 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров CCCI

Москва Я-35, Раушская наб., д, 4/5

Тип, Харьк. фил. пред. «Патент»

3 ных осях, одни связанны между собой пружиной, а друп;е .ша|рнирно с тягой, и ыехан изм снабжен упорами, с которыв1и взаимодейст вуют рыча ги.
