354236

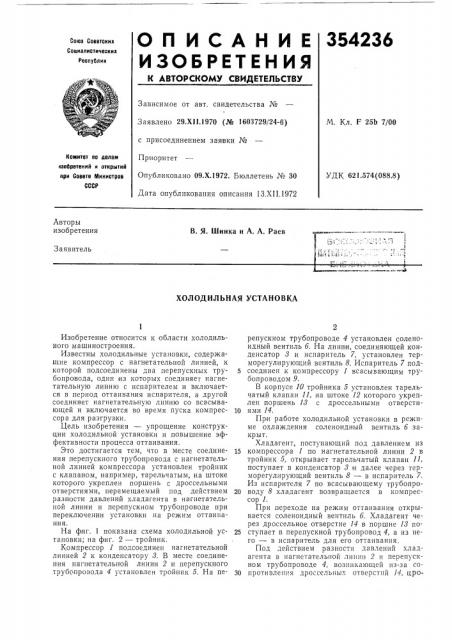

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 29.Х11 1970 (№ 1603729/24-6) М. Кл. F 25Ь 7/00 с присоединением заявки №
Пр иорк тет
Опубликовано 09.Х.1972. Бюллетень,№ 30
Дата опубликования описания 13.XII.1972
Комитет ао делам лзобретеиий и открытий при Совете Министров
СССР
УДК 621.574(088.8) Авторы изобретения
В. Я. Шинка и А. А. Раев
Заявитель
ХОЛОДИЛЬНАЯ УСТАНОВКА
Изобретение относится к области холодильного машиностроения.
Известны холодильные установки, содержащие компрессор с нагнетательной линией, к которой подсоединены два перепускных трубопровода, один из которых соединяет нагнетательную линию с испарителем и включается в период оттаивания испарителя, а другой соединяет нагнетательную линию со всасывающей и включается во время пуска компрессора для разгрузки.
Цель изобретения — упрощение конструкции холодильной установки и повышение эффективности процесса оттаивания.
Это достигается тем, что в месте соединения перепускного трубопровода с нагнетательной линией компрессора установлен тройник с клапаном, например, тарельчатым, на штоке которого укреплен поршень с дроссельными отверстия ми, перемещаемый под действием разности давлений хладагента в нагнетательной линии и перепускном трубопроводе при переключении установки на режим оттаивания.
На фиг. 1 показана схема холодильной установки; на фиг. 2 — тройник.
Компрессор 1 подсоединен нагнетательной линией 2 к конденсатору 3. В месте соединения нагнетательной линии 2 и перепускного трубспровода 4 установлен тройник 5. На перепускном трубопроводе 4 установлен соленоидный вентиль б. На линии, соединяющей конденсатор 8 и испаритель 7, установлен терморегулирующий вентиль 8. Испаритель 7 под5 соединен к компрессору 1 всасывающим трубопроводом 9.
В корпу.се 10 тройника 5 установлен тарельчатый клапан 11, на штоке 12 которого укреплен поршень 18 с дроссельными отверсти10 ями 14.
При работе холодильной установки в режиме охлаждения соленоидный вентиль б закрыт.
Хладагент, поступающий под давлением из
15 компрессора 1 по нагнетательной линии 2 в тройник 5, открывает тарельчатый клапан 11, поступает в конденсатор 8 и далее через терморегулирующий вентиль 8 — в испаритель 7.
Из испарителя 7 по всасывающему трубопро20 воду 8 хладагент возвращается в компрессор 1.
При переходе на режим оттаивания открывается соленоидный вентиль б. Хладагент через дроссельное отверстие 14 в поршне 18 по25 ступает в перепускной трубопровод 4, а из него — в испаритель для его оттаивания, Под действием разности давлений хладагента в нагнетательной линии 2 и перепускном трубопроводе 4, возникающей из-за со30 противления дроссельных отверстий 14, цро354236 шень 13 перемещается вниз. Клапан 11 закрывается и отключает конденсатор 3 от нагнетательной линии 2 компрессора 1.
Холодильная у.становка, содержащая компрессор с нагнетательной линией, подсоединенной к конденсатору и перепускному трубопроводу, включаемому в период оттаивания испарителя для подачи в него паров из комРиа 1
ыод!
О
Составитель Э. Борисовец
Редактор Л. Мазуронок Техред 3. Тараненко
Корректоры: Л. Новожилова и Е. Михеева
Фиг. 2
Типография, пр. Сапунова, 2
Предмет изо бр етен и я прессора, отличающаяся тем, что, с целью упрощения конструкции и повышения эффективности процесса оттаивания, в месте соединения перепускного трубопровода с нагнета5 тельной линией компрессора установлен тройник с клапаном, например, тарельчатый, на штоке которого укреплен поршень с дроссельными отверстиями, перемещаемый под действием разности давлений хладагента в нагне10 тательной линии и перепускном трубопроводе при переключении установки на режим оттаивания.
Заказ 3956/17 Изд. № 1709 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
