Реферат

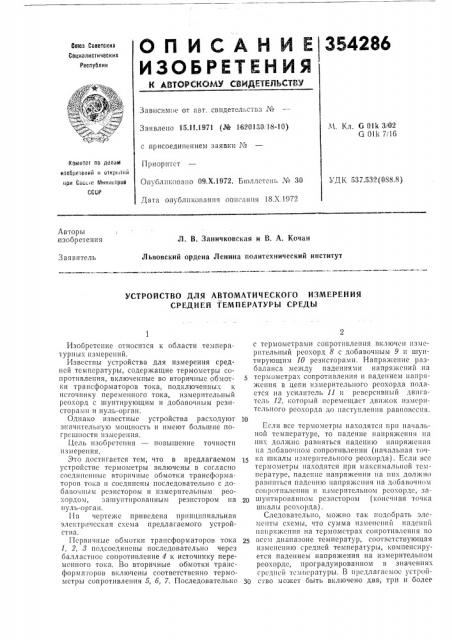

бо>оэ Советокив

Социалистических

Республик

Зависимое от авт, свидетельстья №

1Ч. Кл. G 01k 3!02

G 011< 7/16

Заявлено 15.11.1971 (№ 1620130, 18-10) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1972. Б1оллстснь № 30

Дата опуолнковяння описания 18.Х.1972

1(ем1пе1 по Делом иеобреуеиии и uirttuг1ии пои Сои..е ttfluvucittutt

СССР

УЧК 537 53 2(088 8) Авторы изобретения

Л. В. Заничковская и В. А. Кочан

Львовский ордена Ленина политехнический институт

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ

СРЕДНЕЙ ТЕМП ЕРАТУРЫ СРЕДЫ

Изобретение относится к области температ урн1.1х измерений.

Известны устройства для измерения средней температуры, содержащие термометры сопротивления, включенные во вторичные обмотки трансформаторов тока, подключенны к источнику переменного тока, измерительный рсохорд с шунтирующим н добавочным резисторами и нуль-орган.

Однако известные устройства расходуют значительную мощность и имеют большие погрешности измерения.

Цель изобретения — повышение точности измерения.

Это достигается тем, что в предлагаемом устройстве термометры включены в согласно сосднненныс вторичные обмотки трансформаторов тока и соединены последовательно с добяво itttÄ! It резистором и измерительным реокордом, зяшунтнрованным резистором на нуль-орган.

Ия черте>кс приведена принципиальная электрическая схема предлагаемого устройства.

Первичные обмотки трансформаторов тока

1, 2, 8 подсоединены последовательно через балластное сопротивление 4 к источнику переменного тока. Во вторичные обмотки трансформаторов вкл1очены соответствснно термометры сопротивления 5, б, 7. Последовательно с термометрами сопротнвлеш1я включен измерительный реохорд 8 с добавочным 9 и шунтирующнм 10 резисторами. Напря>кение рязбаланса между падениями напря>ксний на термометрах сопротивления и падением напряжения в цепи измерительного реохорда подастся на усилитель 11 и реверсивный двигатель 12, который перемещает движок измерительного реохорда до наступления равновесия.

Если все термометры находятс>1 прн начальной температуре, то падение ttattpst>t1 точк>1 шкалы рсохордя) .

СледОвятсльнО, мО?кнО тяк пОдобрять элементы схемы, что сумма изменений нядсннй напряжения на термометрах сопротивления во

2б всем диапазоне температур, соответствующая изменению средней температуры, компенсируется падением напряжения на измерительном рсохордс, проградуированном в значения.: средней тсмгioратуры, В предлагаемое устрой30 ство может быть включено два, трн и более

354286

Составитель В. Иванов

Тсхрсд Л. Евдонов

Редактор И. Орлова

Корректоры: Л. Корогод и Е. Давыдкина

Заказ 3404/14 Изд. № 1366 Тираж 406 Подписное

Ц1-(ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раугнская наб., д. 4/5

Типография, пр. Сапунова, 3 термометров сопротивления (в зависимости от количества точек измеряемой среды, в которых предполагается измерять температуру).

Предмет изобретения

Устройство для автоматического измерения средней температуры среды, содержащее термометры сопротивления, включенные во вторичные обмотки трансформаторов тока, перВичные Оомотки которых подключены к источнику переменного тока, измерительный реохорд с шунтирующим и добавочным резисторами и нуль-орган, отличающееся тем, что, с целью повышения точности измерения, термо5 метры сопротивления включены в согласно соединенные вторичные обмотки трансформаторов тока и соединены последовательно с добавочным резистором и измерительным реохордом, зашунтированным резистором на

10 нуль-орган.
