Патент ссср 354367
Иллюстрации
Реферат

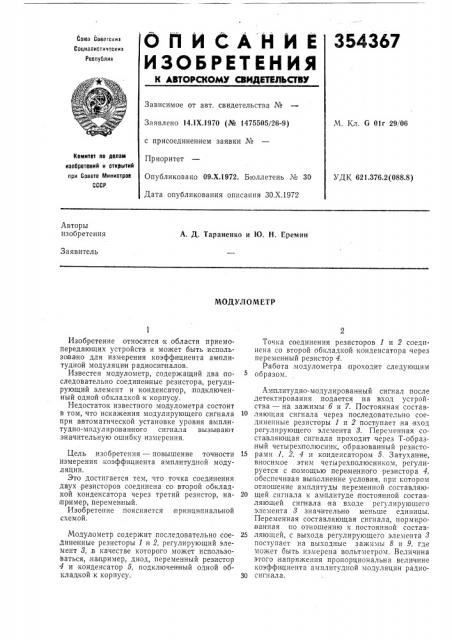

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 14.IX.1970 (№ 1475505/26-9) с присоединением заявки №
Приоритет
Опубликовано 09.Х.1972. Бюллетень № 30
Дата опубликования описания ЗО.Х.1972
М. Кл. 6 01г 29, 06
Комитет ов делам изобретений и открытий при Совете Министров
СССР
УДК 621.376.2(088.8) Авторы изобретения
A. Д, Тараненко и Ю. Н. Еремин
Заявитель
МОДУЛО МЕТР
Изобретение относится к области приемопередающих устройств и может быть использо вано для измерения коэффициента амплитудной модуляции радиосигналов.
Известен модулометр, содержащий два последовательно соединенные резистора, регулирующий элемент и конденсатор,,подключенный одной обкладкой к корпусу.
Недостаток известного модулометра состоит в том, что искажения модулирующего сигнала при автоматической установке уровня амплитудно-модулированного сигнала вызы|вают значительную ошибку измерения.
Цель изобретения — повышение точности измерения коэффициента амплитудной модуля,ции.
Это достигается тем, что точка соединения двух резисторов соединена со второй обкладкой конденсатора через третий резистор, на пример, перемененный.
Изобретение поясняется принципиальной схемой, Модулометр содержит последовательно соединенные резисторы 1 и 2, регулирующий элемент 8,,в качестве которого может использоваться,,например, диод, переменный резистор
4 и конденсатор 5, подключенный одной обкладкойй,к корпусу.
Точка соединения резисторов 1 и 2 соединена со второй обкладкой конденсатора через переменный резистор 4, Работа,модулометра проходит следующим образом.
Амплитудно-модулированный сигнал после детектирования подается на вход устройства — на зажимы б и 7. Постоянная составN ляющая сигнала через последовательно соединенные резисторы 1 и 2 поступает на вход регулирующего элемента 8. Переменная составляющая сигнала проходит через Т-образный четырехполюсник, образованный резисто15 рами 1, 2, 4 и конденсатором 5. Затухание, вносимое этим четырехцолюсником, регулируется с помощью переменного резистора 4, обеспечивая выполнение условия, при котором отношение амплитуды переменной составляю20 щей сигнала к амплитуде постоянной составляющей сигнала на входе регулирующего элемента 3 значительно меньше единицы.
Переменная составляющая сигнала, нормированная по отношению к постоянной состав25 ляющей, с выхода регулирующего элемента 8 поступает на выходные зажимы 8 и 9, где может быть измерена вольтметром. Величина этого напряжения пропорциональна величине коэффициента амплитудной модуляции радио30 сигнала.
354367
Предмет изобретения
Составитель Г. Челей
Редактор Л. Мазуронок Техред А. Камьпнникова Корректор О. Волкова
Заказ 3574/8 Изд. № 1466 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Модулометр, содержащий последовательно соединенные два резистора, регулирующий элемент, например диод, и конденсатор, подключенный одной обкладкой к корпусу, от.4ичающийся тем, что, с целью повышения точности измерения, точка соединения резисторов соединена со второй обкладкой конденсатора через третий резистор, например, переменный.
