Реферат



I .

354456

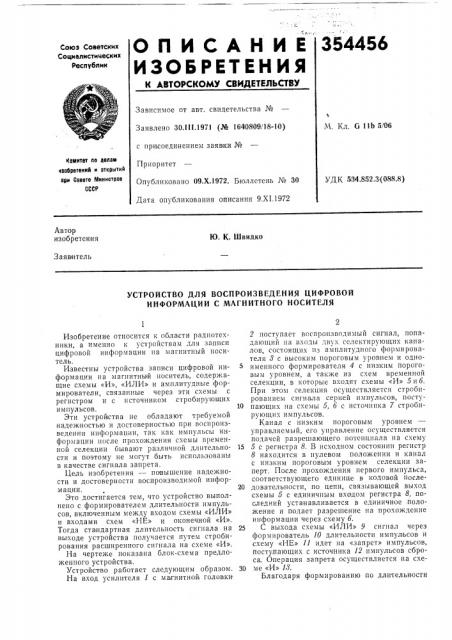

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. G 11Ь 5106

Заявлено 30.ill.1971 (№ 164 0809/18-10) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1972. Бюллетень,№ 30

Дата опубликования описания 9.XI.1972

Кевпвт яе яелэм

«заеретеиий и еткрытир ври Совете Мииистрав

0ССР

УДК 5 34.852.3(088.8) Автор изобретения

Ю. К. Швидко

Заявитель

УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦИФРОВОЙ

ИНФОРМАЦИИ С МАГНИТНОГО НОСИТЕЛЯ

Изобретение относится к области радиотехники, а именно к устройствам для записи цифровой информации па магнитный носитель.

Известны устройства записи цифровой информации на магнитный носитель, содер кащие схемы «И», «ИЛИ» и амплитудные формирователи, связанные через эти схемы с регистром и с источником стробирующих импульсов.

Эти устройства не обладают требуемой надежностью и достоверностью при воспроизведении информации, так как импульсы информации после прохождения схемы временной селекции бывают различной длительности и поэтому не могут быть использованы в качестве сигнала запрета.

Цель изобретения — повышение надежности, и достоверности воспроизводимой информ ации.

Это достигается тем, что устройство выполнено с формирователем длительности импульсов, включенным между входом схемы «ИЛИ» и входами схем «НЕ» и оконечной «И».

Тогда стандартная длительность сигнала на выходе устройства получается путем стробирования расширенного сигнала на схеме «И».

На чертеже показана блок-схема предложенного устройства.

Устройство работает следующим образом.

На вход усилителя 1 с магнитной головки

2 поступает воспроизводимый сигнал, попада1ощий на входы двух селектирующих каналов, состоящих пз амплитудного формирователя 8 с высоким пороговым уровнем и одноименного формирователя 4 с низким пороговым уровнем, а также из схем временной селекции, в которые входят схемы «И» 5 и 6.

При этом селекция осуществляется стробированием сигнала серией импульсов, посту10 пающих на схемы 5, 6 с источника 7 стробирующих импульсов.

Канал с низким пороговым уровнем управляемый, его управление осуществляется подачей разрешающего потенциала на схему

15 5 с регистра 8. В исходном состоянии регистр

8 находится в нулевом положении и канал с низким пороговым уровнем селекции заперт. После прохождения первого импульса, соответствующего единице в кодовой после20 довательности, .по цепи, связывающей выход схемы 5 с единичным входом регистра 8, последний устанавливается в единичное, положение и подает разрешение на прохождение информации через схему 6.

25 С выхода схемы «ИЛИ» 9 сигнал через формирователь 10 длительности импульсов и схему «НЕ» 11 идет на «запрет» импульсов, поступающих с источника 12 импульсов сброса. Операция запрета осуществляется на схе30 ме «И» 18.

Благодаря формированию по длительности

354456

Составитель М. Сухарев

Редактор T. Рыбалова

Техред А. Камышникова

Корректоры: В. Петрова и Е. Давыдкина

Заказ 3975/!3 И д, Я )472 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, rrp. Сапунова, 2 на формирователе 10 импульсы информации надежно перекрывают импульсы с источника

12, предотвращая выход на нулевую позицию регистра 8 при появлении узких импульсов информации на выходе, схемы 9.

Предмет изобретения

Устройство для воспроизведения цифровой информации с магнитного носителя, содержащее усилитель, амплитудные формирователи, схемы «И», «ИЛИ», «НЕ», источники стробирующих импульсов и регистр, отличающееся тем, что, с целью повышения надежности и достоверности воспроизводимой информации, оно выполнено с формирователем длительности импульсов, включенным между выходом схемы «ИЛИ» и входами схем «НЕ» и оконечной «И».
