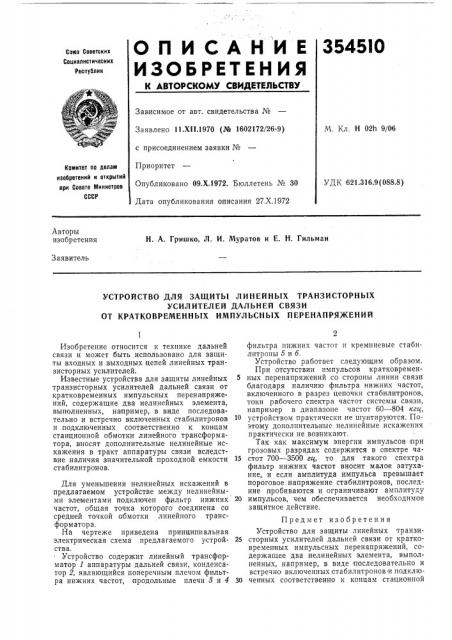

ОПИСАНИЕ

ИЗОЬГЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

354 5I0

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл, Н 02h 9/06

Заявлено 11.Х|1.1970 (№ 1602172/26-9) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1972. Бюллетень № 30

Дата опубликования описания 27.Х.1972

Комитет па делам изобретений и открытий при Совете Министров

СССР

УДК 621.316.9(088.8) Авторы изобретения

Н. А. Гришко, Л. И. Муратов и Е. Н. Гильман

Заявитель

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЛИНЕЙНЫХ ТРАНЗИСТОРНЪ|Х

УСИЛИТЕЛЕЙ ДАЛЬНЕЙ СВЯЗИ

ОТ КРАТКОВРЕМЕННЫХ ИМПУЛЬСНЫХ ПЕРЕНАПРЯ)КЕНИИ

Изобретение относится к технике дальней связи и может быть использовано для защиты входных и выходных цепей линейных транзисторных усилителей.

Известные устройства для защиты линейных транзисторных усилителей дальней связи от кратковременных импульсных перенапряжений, содержащие два нелинейных элемента, выполненных, например, в виде последовательно и встречно включенных стабилитронов и .подключенных соответственно к концам станционной обмотки линейного трансформатора, вносят дополнительные нелинейные искажения в тракт аппаратуры связи вследствие наличия значительной проходной емкости стабилитронов.

Для уменьшения нелинейных искажений в предлагаемом устройстве между нелинейными элементами подключен фильтр нижних частот, общая точка которого соединена со средней точкой обмотки линейного трансформатора, На чертеже приведена принципиальная электрическая схема предлагаемого устройства.

Устройство содержит линейный трансформатор 1 аппаратуры дальней связи, конденсатор 2, являющийся поперечным плечом фильтра нижних частот, продольные плечи 3 и 4 фильтра нижних частот и кремниевые стабилитроны б и 6.

Устройство работает следующим образом.

При отсутствии импульсов кратковремен5 ных перенапряжений со стороны линии связи благодаря наличию фильтра нижних частот, включенного в разрез цепочки стабилитронов, токи рабочего спектра частот системы связи, например в диапазоне частот 60 †8 кгпв, 10 устройством практически не шунтируются. Поэтому дополнительные нелинейные искажения практически не возникают.

Так как максимум энергии импульсов ари грозовых разрядах содержится в спектре ча15 стот 700 — 3500 гц, то для такого спектра фильтр нижних частот вносит малое затухание, и если амплитуда импульса превышает пороговое напряжение стабилитронов, последние пробиваются и ограничивают амплитуду

20 импульсов, чем обеспечивается необходимое защитное действие.

Предмет изобретения

Устройство для защиты линейных транзи25 сторных усилителей дальней связи от кратковременных импульсных перенапряжений, содержащее два нелинейных элемента, выполненных, например, в виде последовательно и встречно включенных стабилитронов и,подклюЗО ченных соответственно к концам стационной

354510

Составитель H. Степанов

Техред T. Курилко Корректор T. Бабакина

Редактор T. Иванова

Заказ 3583/3 Изд. № 1469 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изооретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 обмотки линейного трансформатора, отличаюи ееся тем, что, с целью уменьшения нелинейных искажений, между нелинейными элементами подключен фильтр:нижних частот, общая точка которого соединена со средней точкой обмотки линейного трансформатора.
