Реферат

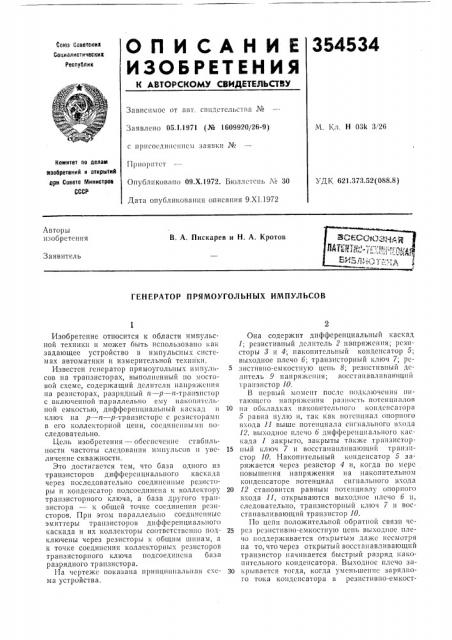

ОЛИ САН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

354534

Союз советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.1.1971 (№ 1609920/26-9) с прпсосдипсппсх! Заявки №

Приоритет

Опубликовано 09.Х.1972. Б!оллстспь № 30

Дата опубликования описапия 9.XI.1972!

Ч, Кл, Н 031т 3/26

Комитет по делам азобретений и открытиЯ цри Совете Министров

СССР

УДК 621.373.52(088.8) Авторы изобретения

В, А. Пискарев и Н. А. Кротов

Заявитель

ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ

Изобретение относится к области импульсной техники и может оыть использовано как задающее устройство в импульсных системах автоматики и измерительной техппк!!, Известен генератор прямоугольпых импульсов на транзисторах, выполненный по мостоВои схем!с, содержащий делители иаир!! Кспи я па резисторах, разрядный n — р — л.-транзистор с включенной параллельно ему накошггсльной емкостью, дифференциальный каскад и ключ на p — и — р-транзисторе с резисторами в его коллекторной цепи, сосдпнсппымп llo следовательно.

Цель изобретения — обеспечение стабильности частоты следования импульсов и увеличение скважности, Это достигается тем, что база одного из транзисторов дифференциального каскада через последовательно соединенные резисторы и конденсатор подсоединена к коллектору транзисторного ключа, а база другого транзистора — к общей точке соединения резисторов. При этом параллельно соедипснныс эмиттеры транзисторов дифференциального каскада и их коллекторы соответственно пол,кл!очены через резисторы к общим шинам, а к точке соединения коллекториых резисторов транзисторного ключа подсоединспа база разрядного транзистора.

На чертеже показана принципиальная схема устройства.

Оиа содержит дифференциальный каскад

1; резистпвиый делитель 2 папряжснпя; резисторы 3 и 4; накопитель ый кондспсатор 5; выходное плечо 6; транзисторный ключ 7; рс5 зистивпо-емкостную цепь 8; резпстпвнып делитель 9 цапря>кения; восстапавлпвшощпй транзистор 10.

B первый момент после подключения пита!о!цего напряжения разность потенциалов

10 !!а обкладках накопительного конденсатора

5 равна пулю и, так как потенциал опорного входа 11 выше потенциала сигнального в. ода

12, выходное плечо 6 дифференциального каскада 1 закрыто, закрыты также транзистор15 ный кл!оч 7 и восстанавливающий транзистор 10. 1-1акопительный конденсатор 5 заряжается через резистор 4 и, когда по мере повышения напряжения а накопительном кондспсаторе потенциал сигнального входа

20 12 становится равным потепциалу опорного входа 11, открываются выходное плечо 6 и, следовательно, транзисторный ключ 7 и восстанавливающий транзистор 10.

По цепи положительной обратной связи чс25 рсз рсзистивцо-емкостную цепь выходное плечо поддерживается открытым даже несмотря па то, что через открытый восстанавливающий транзистор начинается быстрый разряд накопительного конденсатора, Выходцос плечо за30 крывается тогда, когда уменьшение зарядного тока конденсатора в резистивво-емкост354534

Составитель С. Мацеико

Техред A. Камышиикова

Корректоры: Л. Корогод и Е. Давыдкина

Редактор И, Грузова

3 и ка з 3585, 3 Изд. № )470 Тира>к 406 Подшгсиое

ЦНИИПИ Комитета lo делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская иаб., д. 4/5

Типография, пр, Сапунова, 2 ной цепи приводит к падению потенциала сигнального входа ниже уровня потенциала опорного входа. К этому моменту времени накопительный конденсатор оказывается полностью разряженным через переход коллектор — эмиттер транзистора 10. Возобновляется цикл заряда накопительного кон lc))cBTop2, и процесс работы схемы повторяется.

Предмет изобретения

Генератор прямоугольных импульсов, выполненный по мостовой схеме и содер>кащи)) в диагонали моста дифференциальный каскад, нагруженный на транзисторный ключ, отличающийся тем, что, с целью повышения стабильности частоты следования импульсов и увеличения скважности, введены дополнительная последовательная цепь из конденса5 тора и двух резисторов, включенная между средней точкой резистивно-емкостной ветви моста и коллектором транзисторного ключа, общая точка которых присоединена к входу дифференциального каскада, и разрядный транзистор, шунтнрующий накопительный конденсатор в резистивно-емкостной ветви моста, причем база разрядного транзистора подключена через резистивный делитель напряжения к эмиттеру транзисторного ключа.
