Реферат



354560

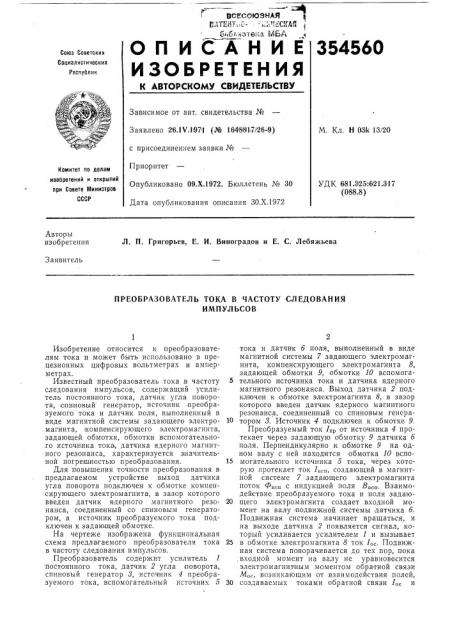

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства Мо

3 а явлено 2 6.1Ч. li971 (М 1648811 i7/26-9) с присоединением заявки М

Приоритет

Опубликовано 09.Х.1972. Бюллетень Ме 30

Дата опубликования описания ЗО.Х.1972

М. Кл. Н 03ik 13!2 0

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681 325 6 21 317 (088.8) Авторы изобретения

Л. П. Григорьев, Е. И. Виноградов и Е. С. Лебяжьева

Заявитель

ПРЕОБРАЗОВАТЕЛЬ ТОКА В ЧАСТОТУ СЛЕДОВАНИЯ

ИМПУЛЬСОВ

Изобретение относится к преобразователям тока и может быть использовано в прецезионных цифровых вольтметрах и амперметрахх.

Известный преобразователь тока в частоту следования импульсов, содержащий усилитель постоянного тока, датчик угла поворота, спиновый генератор, источник преобразуемого тока и датчик поля, выполненный в виде магнитной системы задающего электромагнита, компенсирующего электромагнита, задающей обмотки, обмотки вспомогательного источника тока, датчика ядерного магнитного резонанса, характеризуется значительной погрешностью преобразования.

Для повышения точности преобразования в предлагаемом устройстве выход датчика угла поворота подключен к обмотке компенсирующего электромагнита, в зазор которого введен датчик ядерного магнитного резонанса, соединенный со спиновым генератором, а источник преобразуемого тока подключен к задающей обмотке.

На чертеже изображена функциональная схема предлагаемого преобразователя тока в частоту следования импульсов.

Преобразователь содержит усилитель 1 постоянного тока, датчик 2 угла поворота, спиновый генератор 8, источник 4 преобразуемого тока, вспомогательный источник 5 тока и датчик б поля, выполненный в виде магнитной системы 7 задающего электромагнита, компенсирующего электромагнита 8, задающей обмотки 9, обмотки 10 вспомогательного источника тока и датчика ядерного магнитного резонанса. Выход датчика 2 подключен к обмотке электромагнита 8, в зазор которого введен датчик ядерного магнитного резонанса, соединенный со спиновым генера10 тором 8. Источник 4 подключен к обмотке 9.

Преобразуемый ток I„р от источника 4 протекает через задающую обмотку 9 датчика б поля. Перпендикулярно к обмотке 9 на одном валу с ней находится обмотка 10 вспо15 могательного источника 5 тока, через которую протекает ток 1„, создающий в магнитной системе 7 задающего электромагнита поток Ф„„ с индукцией поля В„,. Взаимодействие преобразуемого тока и поля задаю20 щего электромагнита создает входной момент на валу подвижной системы датчика б.

Подвижная система, начинает вращаться, и на выходе датчика 2 появляется сигнал, который усиливается усилителем 1 и вызывает

25 в обмотке электромагнита 8 ток I, Подвижная система поворачивается до тех пор, пока ,входной момент на валу не уравновесится электромагнитным моментом обратной связи

М,„,, возникающим от взаимодействия полей, 30 создаваемых токами обратной связи I„è

3 54,66 0

Предмет изобретения

Составитель Г. Челей

Техред А. Камышникова

Корректоры: T. Медведева и 3. Тарасова

Редактор T. Иванова

Заказ 3578/12 Изд. № 1471 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-З5, Раушская наб., д. 4/5

Типография, пр..Сапунова, 2 вспомогательного источника 1„в обмотке 10.

В момент равновесия входной момент М„,равен моменту обратной связи М«,. Путем вычислений можно получить

1 где W>, И г — числа витков обмоток 9 и 10 соответственно;

К вЂ” коэффициент, определяемой 10 свойс гвами магнитной системы задающего электромагнита;

„— индукция поля обратной связи.

Из этого выражения видно, что в датчике поля осуществляется линейное преобразова- 15 ние входного тока в индукцию, поля задающего электромагнита. Поместив в поле электромагнита 8 датчик ядерного магнитного резонанса, подключенный к спиновому генератору 3, можно преобразовать величину индук- 20 цин поля в частоту следования импульсов

Т

fíûõ: ос

2где у — гиромагнитное отношение ядер. ве- 25 щества датчика ядерного магнитного резо панса.

Суммарная погрешность, определяемая ошибкой преобразования индукции поля в частоту следования импульсов и паразитными моментами на валу подвижной системы, не пРевышает +-0,002о/о.

Преобразователь тока в частоту следования импульсов, содержащий усилитель постоянного тока, датчик угла поворота, спиновый генератор, источник преобразуемого тока н датчик поля, выполненный в виде магнитной системы задающего электромагнита, компенсирующего электромагнита, задающей обмотки, обмотки вспомогательного источника, датчика ядерного магнитного резонанса, отличающийся тем, что, с целью повышения точности преобразования, выход датчика угла поворота подключен к обмотке компенсирующего электромагнита, в зазор которого введен датчик ядерного магнитного резонанса, соединенный со спиновым генератором, причем источник преобразуемого тока подключен к задающей обмотке.
