Реферат

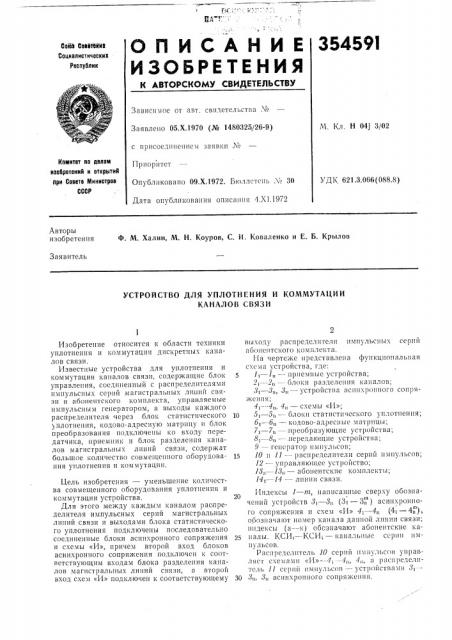

ОПИСАНИЕ

И ЗОБРЕТЕ НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОЮЗ Сввбтбкий

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 05.Х.1970 (№ 1480325126-9) с прнсоеz»!le!»lei« заявки Ы

Приоритет

Опубликовано 09,Х.1972. Б«оллстсн«, 6 30

Дата опубликования описания 4.X).1972

М. Кл, Н 04j 3/02

Комитет по делам иаабретеиий и открытий лри Совете Миииотров

СССР

УДК 621.3.066(088.8) Авторы изобретения Ф. М. Халин, М. H. Коуров, С. И. Коваленко и Е. Б. Крылов

Заявитель

УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ И КОММУТАЦИИ

КАНАЛОВ СВЯЗИ

Изобретение относится к области техники уплотнен«!«1 и ко«им> тяцни дискретнь!х кянаЛОВ СВЯЗИ.

Известные устройства для уплотнения и коммутации каналов связи, содержащие блок 5 управления, соединенный с распределителями импульсных серий магистральных линий связи и абонентского комплекта, управляемые импульсным генератором, а выходы каждого распределителя через блок статистического 10 уплотнен««я, кодово-адресную матрицу и блок преобразования подключены ко входу передатч«!Кя> 1«p»e»«I«II; «1 блОк разделения кянялов магистральных линий связи, содержат большое количество совмещенного оборудова- 15 ния уплотнения и коммутации.

Цель изобретения — уменьшение количества совмещенного оборудования уплотнения и коммутации устройства. 20

Для этого между каждым каналом распределителя импульсных серий магистральных линий связи и выходами блока статистического уплотнения подключены последовательно соединенные блоки асинхронного сопряжения 25 и схемы «И», причем второй вход блоков асинхронного сопряжения подключен к соответствующим входам блока разделения каналов магистральных линий связи, а второй вход схем «И» подключен к соответствующему 30

Выходу распределителя импульсных серий

ЯООНЕНТСКОГО КОМПЛЕКТЯ.

Ila чертеже представлена функциональная схема устройства, где:

1! — 1» — — приемные устройства;

2,— -2» — блоки разделения каналов;

8l — 8», 8„— устройства асинхронного сопря>K I I I I ß;

4 l --4», 4„— сх е м ы «11»;

51 — 5» блоки статистического уплотнения; б,— Ỡ— кодово-адресные м««трицы;

71 — 7» — преобразующие устройства;

81 — 8» — .передающие устройства;

9 — генератор импульсов;

10 и 11 — распределители серий импульсов;

12 -- управляющее устройство;

18» — 18» — абонентские комплекты;

14! — 14 — линии св««зи.

Индексы 1 — 222, написанные сверху обозначений устройств 8,— 8» (3! — 3„) асинхронного сопряжения и схем «И» 4,— 4» (4! — 4„ "), обозначают номер канала данной линии связи;

Il llдексы (а — к) Обозначают абонентские каналы. КСИ,— КС1Л, — канальные серии импульсов.

Распределитель 10 серий импульсов унравл«lсг схемамн «È» — 4, — 4», 4,,;I р Iспредслнтель 11 серий импульсов — устройствами 8,-8», 8„- асинхронного сопря>кения, 354591

Передача из первого канала линии связи

14> в первый канал линии связи 14, осуществI ляется, путем подачи на устройство 3> первоI го канала связи 14 и на схему «И» 4„пер,вого канала линии связи 14„ одной и той же канальной серии импульсов КСИ,.

Передача информации с выхода первого канала линии связи 14„на вход первого канала линии связи 14> осуществляется подачей другой канальной серии импульсов КСИз.

Лналогично происходит соединение m — канала линии связи 14„с к-абонентской линией при помощи канальных серий импульсов

КСИ2 и КСИь

Выходы схем «И» 4 — 4„соединены со входами блоков 5 — 5„статистического уплотнеhErR, позволяющих уменьшить групповую скорость в линиях связи. Они представляют собой устройства памяти, в которых поступающая с неравномерной скоростью информация запоминается, а считывается с ровной скоростью, на которую рассчитана данная линия связи.

Выходы блоков 5> — 5„статистического уплотнения закреплены за соответствующими вертикалями кодово-адресной матрицы бi — 5n.

В ячейки памяти каждой из вертикалей кодово-адресной матрицы б — б„с помощью управляющего устройства 12 записывается комбинация импульсов, определяющая помер канала, за которым закреплена данная вертикаль. С поступлением каждого очередного информационного импульса с канального выхода блока 5 — 5„статистического уплотнения на вход кодово-адресной матрицы Gi — б„производится параллельное считывание комбинации импульсов с ее ячеек памяти на соответствующий вход преобразующего устройства

71 — 7„, которое обеспечивает последовательную передачу элементов кодово-адресной комбинации по линии связи. Выходы преобразующего устройства 7,— 7„соединены со входом передающего устройства 8,— 8„, соединенного также с линией связи 14,— 14„.

Предмет изобретения

Устройство для уплотнения и коммутации каналов связи, содержащее блок управления, 15 соединенный с распределителями импульсных серий магистральных линий связи и абонентского комплекта, управляемые импульсным генератором, а выходы каждого распределителя через блок статистического уплотнения, 20 кодово-адресную матрицу и блок преобразования подключены ко входу передатчика, приемник и блок разделения каналов магистральных линий связи, отличающееся тем, что, с целью сокращения совмещенного оборудова25 ния уплотнения и коммутации, между каждым выходом распределителя импульсных серий магистральных линий связи и входами блока статистического уплотнения .подключены последовательно соединенные блоки асинхронно30 го сопряжения и схемы «И», причем второй вход блоков асинхронного сопряжения подключен к соответствующим входам блока разделения каналов магистральных линий связи, а второй вход схем «И»,подключен к

35 соответствующему выходу распределителя импульсных серий абонентского комплекта.
