Устройство для регулирования теплоотвода в трубах с внутренней изоляцией

Устройство для регулирования теплоотвода в трубах с внутренней изоляцией

Иллюстрации

Показать все

Реферат

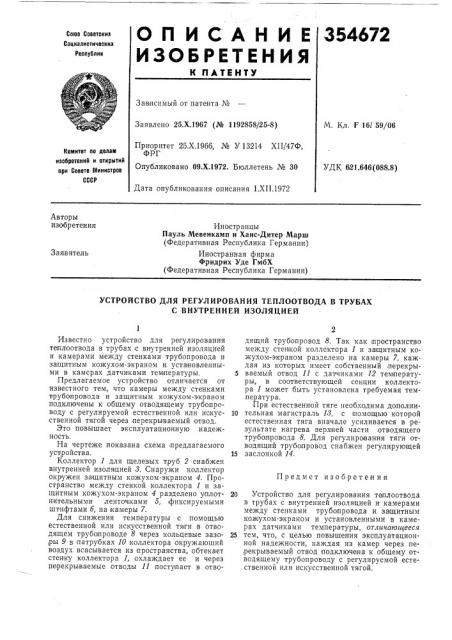

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №

М Кл F 161 59/06

Заявлено 25.Х 1967 (№ 1192858/25-8)

Приоритет 25.Х.1966, № У13214 Х11/47Ф, ФРГ

Опубликовано 09.Х.1972. Бюллетень № 30

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 621.646(088.8) Дата опубликования описания 1.ХП.1972

Авторы изобретения

Иностранцы

Пауль Мевенкамп и Ханс-Дитер Марш (Федеративная Республика Германии) Иностранная фирма

Фридрих Уде ГмбХ (Федеративная Республика Германии) Заявитель

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ТЕПЛООТВОДА В ТРУБАХ

С ВНУТРЕННЕЙ ИЗОЛЯЦИЕЙ

Предмет изобретения

Известно устройство для регулирования теплоотвода в трубах с внутренней изоляцией и камерами между стенками трубопровода и за щитным кожухом-экраном и. уста новленными в камерах датчиками температуры.

Предлагаемое устройство отличается от известного тем, что камеры между стенками трубопровода и защитным кожухом-экраном подключены к общему отводящему трубопроводу с регулируемой естественной или искусственной тягой через перекрываемый отвод.

Это повышает эксплуатационную надеж ность.

На чертеже показана схема предлагаемого устройства.

Коллектор 1 для щелевых т руб 2 снабжен внутренней изоляцией 8. Снаружи коллектор окружен защитным кожухом-экраном 4. Пространство между стенкой коллектора 1 и защитным кожухом-экраном 4 раз!делено уплотнительными ленточками 5, фиксируемыми штифтами б, на камеры 7.

Для снижения температуры с помощью естественной или искусственной тяги в отводящем трубопроводе 8 через кольцевые зазо ры 9 в патрубках 10 коллектора окружающий воздух всасывается из пространства, обтекает стенку коллектора 1, охлаждает ее и через перекрываемые отводы П посту пает в отводящий трубопровод 8, Так как пространство между стенкой коллектора 1 и за шитным кожухом-экраном разделено на камеры 7, каждая из которых имеет собственный,перекры5 ваемый отвод 11 с датчиками 12 тем пературы, в соответствующей секции коллектора 1 может быть установлена требуемая температура.

При естественной тяге необходима дополни10 тельная магистраль И, с .помощью которой естественная тяга вначале усиливается в результате нагрева верхней части отводящего трубопровода 8. Для регулирования тяги отводящий трубопровод снабжен регулирующей

15 заслонкой 14.

20 Устройство для регулирования теплоотвода в трубах с внутренней изоляцией и камерами между стенками трубопровода и за щитным кожухом-экраном и установленными в камерах датчиками температуры, отличающееся

25 тем, что, с целью повышения эксплуатационной надежности, каждая из камер через пе,рекрываемый отвод подключена к общему отводящему трубопроводу с регулируемой естественной или искусственной тягой.

354672

Составитель Й. Белевитина

Техред А. Камышникова

Корректор Е. Усова

Редактор Т. Баранова

Типография, пр. Сапунова, 2

Заказ 3928/2 Изд. ¹ 1630 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5
