Кипескоп для цветного телевидения с фокусирующей сеткой

Кипескоп для цветного телевидения с фокусирующей сеткой

Иллюстрации

Показать все

Реферат



354679

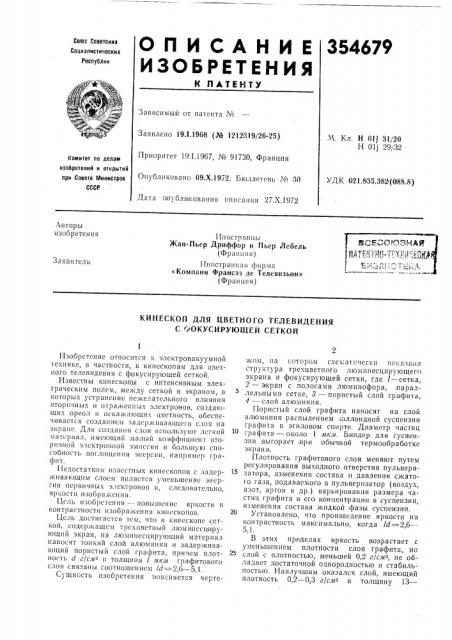

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Со!оз Соеетскил

Социалистических

Республик

Зависимый от патента №

Заявлено 19 1,1968 (№ 1212319/26-25) М. Кл, Н Olj 31/20

Н Olj 29/32

Приоритет 19.1.1967, № 91730, Франция

Комитет по делам изобретений и открытий при Совета Министров

СССР

Опубликовано 09.Х.1972. Бюллетень ¹ 30

УД К 621.8i35.382 (088.8) Дата опубли!кования описания 27.Х.1972

Авторы изобретения

Иностранцы

Жан-Пьер Дриффор и Пьер Лебель (Франция) Иностраш!а» фирма

«Компани Франсэз де Телевизьон» (Франция) Заяви гель

КИНЕСКОП ДЛЯ ЦВЕТНОГО ТЕЛЕВИДЕНИЯ

С ОКУСИРУЮЩЕЙ СЕТКОЙ

Изобретение относится к электровакуумной технике, в частности, к кинескопам для цветного телевидения с фокусирующей сеткой.

Известны кинескопы с интенсивным электрическим полем, между сеткой и экраном, в которых устранение неже !ательного влияния вторичных и отраженных электронов, создающих ореол и пскажающи. цветность, обеспечивается созданием задерживающего слоя на экране. Для создания слоя использу!от легкий материал, имеющий малый коэффициент вторичной электронной эмиссии и большую способность поглощения энергии, например графит.

Недостатком известных кинескопов с задерживающим слоем является уменьшение энергии первичных электронов и, следовательно, яркости изображения.

Цель изобретения — повышение яркости и

КоНТрВсТНосТН изображенп,! Кинескопов.

Цель достигается тем, что в кинескопе сеткой, содержащем трехцветный л!ох!ннссцп рующий экран, на люминесцирующий материал наносят тонкий слой алюминия и задерживающий пористый слой графита, причем плотность d г/см:! и толщина l мкм графитового слоя связаны соотношением id=2,6 — 5,1.

Сущность изобретения гтоясняется чертежот1(, па котороь! схематически показ!!па структура трехцветного люми несцирующего экрана и фокусирующей сетки, где 1 — сетка, 2 — э!кран с полосами люминофора, параллельными сетке, 3 — пористый слой графита, 4 — слой ал!ох!иния.

Пористый слой графита наносят на слой алюминия распылением <оллоидной суспензии графита в этиловом спирте. Диаметр частиц графита — около 1 мкм. Биндер для суспензии выгорает при обычной термообработке экрана.

Плотность графитового слоя меняют путем регулирования выходного отверстия пульверизатора, изменения состава и давления сжатогогаза,,подаваемого в пульверизатор (воздух, азот, аргон и др.) варьирования размера частиц графита и его концентрации в суспензии, изменения состава жидкой фазы суспензии.

Установлено, что произведение яркости на контрастность максимально, когда id=2,6—

5,!.

В этих пределах яркость возрастает с уменьшением плотности слоя графита, но слой с плотностью, меньшей 0,2 г/смз, не обладает достаточной однородностью и стабильностью. Наилучшим оказался слой, имеющий плотность 0,2 — 0,3 г/с,и- и толщину 13—

354679

Составитель И, Прокофьев»

Текред А. Камышникова Корректор E. Сапунова

Редактор И. Орлова

Заказ 3580/15 Изд. № 1477 Тираж 406 Подниснос

ЦНИИПИ Комитета по делам изобретений и открытий нри Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

17 мкм, обеспечивающий контрастность 150—

200.

Предмет изобретения кинескоп для цветного телевидения с фокусирующей сеткой, содержащий трехцветный люминесцирующий экран, покрытый последовательно слоями алюминия и пористого графита, отличиощи лся тем, что, с целью повышения яркости и контрастности изображения, плотность d, г/с.я>, и толщина l, лкл, графитового слоя связаны соотношением id=2,6 — 5,1.
