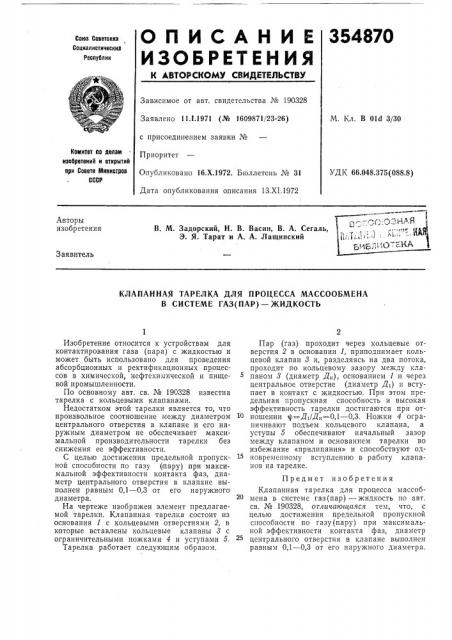

О П И С А Н И Е 354870

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетския

Социалистическия

Республик

Зависимое от авт. свидетельства № 190328

Заявлено 11.1.1971 (№ 1609871/23-26) с присоединением заявки №

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 13.XI.1972

М. Кл. В 01d 3(30

Комитет ао делам изобретеиий и открытий при Совете езииистров

СССР

УДК 66.048.375(088.8) Авторы изобретения

В. М. Задорский, Н. В. Васин, В. А. Сегаль, Э. Я. Тарат и А. А. Лащииский

Заявитель

КЛАПАННАЯ ТАРЕЛКА ДЛЯ ПРОЦЕССА МАССООБМЕНА

В СИСТЕМЕ ГАЗ(ПАР) — ЖИДКОСТЬ

Изобретение относится к устройствам для контактирования газа (пара) с жидкостью и может быть использовано для проведения абсорбционных и ректификационных процессов в химической, нефтехимической и пищевой промышленности.

По основному авт. св. № 190328 известна тарелка с кольцевыми клапанами.

Недостатком этой тарелки является то, что произвольное соотношение между диаметром центрального отверстия в клапане и его наружным диаметром не обеспечивает максимальной производительности тарелки без снижения ее эффективности.

С целью достижения предельной пропускной способности по газу (inapy) при максимальной эффективности контакта фаз, диаметр центрального отверстия в клапане выполнен равным 0,1 — 0,3 от его наружного диаметра.

На чертеже изображен элемент предлагаемой тарелки. Клапанная тарелка состоит из основания 1 с кольцевыми отверстиями 2, в которые вставлены кольцевые клапаны 8 с ограничительными ножками 4 и уступами 5.

Тарелка работает следующим образом, Пар (газ) проходит через кольцевые отверстия 2 в основании 1, приподнимает кольцевой клапан 3 и, разделяясь на два потока, проходит по кольцевому зазору между клапаном 8 (диаметр Д„.), основанием 1 и через центральное отверстие (диаметр Д1) и вступает в контакт с жидкостью. При этом предельная пропускная способность и высокая эффективность тарелки достигаются при отношении =Д /Д„.=0,1 — 0,3. Ножки 4 ограничивают подъем кольцевого клапана, а уступы 5 обеспечивают начальный зазор между клапаном и основанием тарелки во избежание «прилипания» и способствуют одновременному вступлению в работу клапанов на тарелке.

Предмет изобретения

Клапанная тарелка для процесса массобмена в системе газ(пар) — жидкость по авт. св. № 190328, отличающаяся тем, что, с целью достижения предельной пропускной способности по газу(пару) при максимальной эффективности контакта фаз, диаметр центрального отверстия в клапане выполнен равным 0,1 — 0,3 от его наружного диаметра.

354870

Составитель В. Чекменев

Техред T. Курилко

Редактор Е. Левина

Корректор Е. Зимина

Типография, пр. Сапунова, 2

Заказ 3691/14 Изд. № 1513 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва,. 5К-35, Раушская наб., д. 4)5
