Реферат



354874

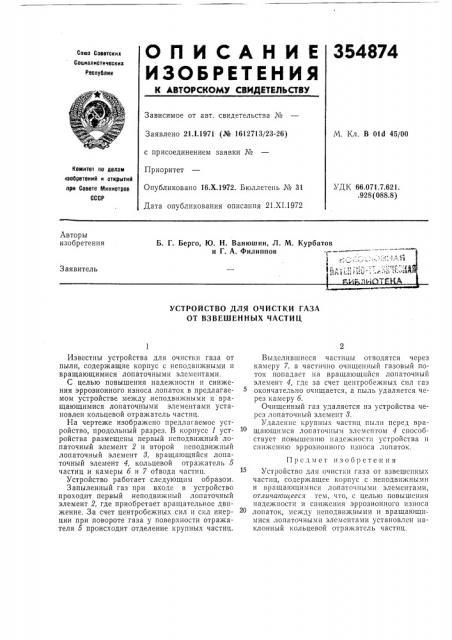

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуйлик

Зависимое от авт. свидетельства №

Заявлено 21.1.1971 (№ 1612713/23-26) с присоединением заявки №

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 21.XI.1972

М. Кл. В Old 45/00

Комитет по делам зэосретений и открытий при Совете Министров

СССР

УДК 66.071,7.621..928 (088.8) Авторы изобретения

Б. Г. Берго, Ю. Н. Ванюшин, Л. М. Курбатов и Г. А. Филиппов

tI<,1," „,. ттЫ!

Заявитель

УСТРОЙСТВО ДЛЯ ОЧИСТКИ ГАЗА

ОТ ВЗВЕШЕННЫХ ЧАСТИЦ

Известны устройства для очистки газа от пыли, содержащие корпус с неподвижными и вращающимися лопаточными элементами.

С целью повышения надежности и снижения эррозионного износа лопаток в предлагаемом устройстве между, неподвижными и вращающимися лопаточными элементами установлен кольцевой отражатель частиц.

На чертеже изображено предлагаемое устройство, продольный разрез. В корпусе 1 устройства размещены первый неподвижный лопаточный элемент 2 и второй неподвижный лопаточный элемент 8, вращающийся лопаточный элемент 4, кольцевой отражатель б частиц и камеры б и 7 отвода частиц, Устройство работает следующим образом.

Запыленный газ при входе в устройство проходит первый неподвижный лопаточный элемент 2, где приобретает вращательное движение. За счет центробежных сил и сил инерции при повороте газа у поверхности отражателя 5 происходит отделение крупных частиц.

Выделившиеся частицы отводятся через камеру 7, а частично очищенный газовый поток попадает на вращающийся лопаточный элемент 4, где за счет центробежных сил газ окончательно очищается, а пыль удаляется через камеру б.

Очищенный газ удаляется из устройства черс3 лопаточный элемент 8.

Удаление крупны.; частиц пыли перед вращающимся лопаточным элементом 4 способствует повышеншо надежности устройства и снижению эррозионного износа лопаток.

Предмет изобретения

Устройство для очистки газа от взвешенных частиц, содержащее корпус с неподвижными и вращающимися лопаточпыми элементами, отличсиоитееся тем, что, с целью повышения надежности и снижения эррозионного износа лопаток, между неподвижными и вращающимися лопаточными элементами установлен наклонный кольцевой отражатель частиц.
