Насыпной фильтр для газа
Иллюстрации
Реферат

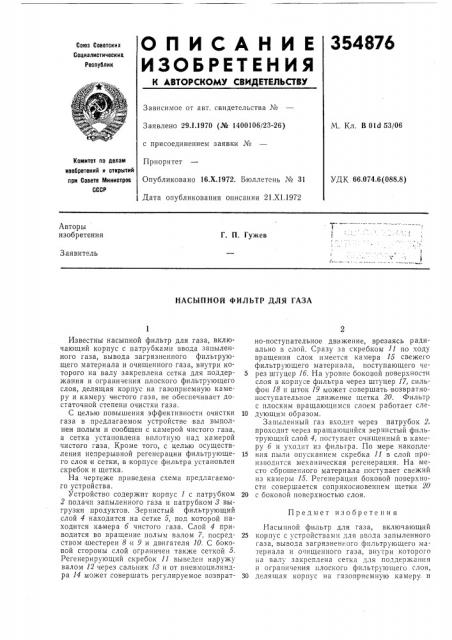

354876
ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 29 1.1970 (№ 1400106/23-26) с присоединением заявки №
Приоритет
Опубликовано 16.Х.1972, Бюллетень № 31
Дата опубликования описания 21.ХI.1972
М. Кл. В Old 53/06
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 66.074.6(088.8) Авторы изобретения
Г. П. Гужев
Заявитель г, НАСЫПНОЙ ФИЛЬТР ДЛЯ ГАЗА но-поступательное движение, врезаясь радиально в слой, Сразу за скребком 11 по ходу вращения слоя имеется камера 15 свежего фильтрующего материала, поступающего че5 рез штуцер 1б. На уровне боковой поверхности слоя в корпусе фильтра через штуцер 17, сильфон 18 и шток 19 может совершать возвратнопоступательное движение щетка 20. Фильтр с плоским вращающимся слоем работает сле10 дующим образом.
Запыленный газ входит через патрубок 2, проходит через вращающийся зернистый фильтрующий слой 4, поступает очищенный в камеру б и уходит из фильгра. По мере накопле15 ния пыли опусканием скребка 11 в слой производится механическая регенерация. На место сброшенного материала поступает свежий из камеры 15. Регенерация боковой поверхности совершается соприкосновением щетки 20
20 с боковой поверхностью слоя.
Насыпной фильтр для газа, включающий
25 корпус с устройствами для ввода запыленного газа, вывода загрязненного фильтрующего материала и очищенного газа, внутри которого на Валу закреплена сетка для поддеожания и ограничения плоского фильтрующего слоя, 30 делящая корпус на газоприемную камеру. и
Известны насыпной фильтр для газа, включающий корпус с патрубками ввода запыленного газа, вывода загрязненного фильтрующего материала и очищенного газа, внутри которого на валу закреплена сетка для поддержания и ограничения плоского фильтрующего слоя, делящая корпус на газоприемную камеру и камеру чистого газа, не обеспечивает достаточной степени очистки газа.
С целью повышения эффективности очистки газа в предлагаемом устройстве вал выполнен полым и сообщен с камерой чистого газа, а сетка установлена вплотную над камерой чистого газа. Кроме того, с целью осуществления непрерывной регенерации фильтрующего слоя и сетки, в корпусе фильтра установлен скребок и щетка.
На чертеже приведена схема предлагаемого устройства.
Устройство содержит корпус 1 с патрубком
2 подачи запыленного газа и патрубком 8 выгрузки продуктов. Зернистый фильтрующий слой 4 находится на сетке 5, под которой находится камера б чистого газа. Слой 4 приводится во вращение полым валом 7, посредством шестерен 8 и 9 и двигателя 10. С боковой стороны слой ограничен также сеткой 5.
Регенерирующий скребок 11 выведен наружу валом 12 через сальник 18 и от пневмоцилиндра 14 может совершать регулируемое возвратПредмет изобретения
354876
16
Сосгавитель О. Жучкова
Техред Т. Курилко
Корректор С. Сатагулова
Редактор Е. Левина
Заказ 3775118 Изд. № 1514 Тираж 406 Подписное
ДНИИПИ Комитета по делам изобретений и открм1ий прп Совете Министров СССР
Москва, К-35, Раугнская наб., д. 4, 5
Типография, пр. Сапунова, 2 камеру чистого газа, отличающийся тем, что, с целью повышения эффективности очистки газа, вал выполнен полым и сообщен с камерой чистого газа, а сетка установлена вплотную над камерой чистого газа.
2. Насыпной фильтр для газа по п. 1, огличпюцийся тем, что, с целью осуществления непрерывной регенерации фильтрующего слоя и сетки, B корпусе фильтра установлен скре5 бок и щетка.
