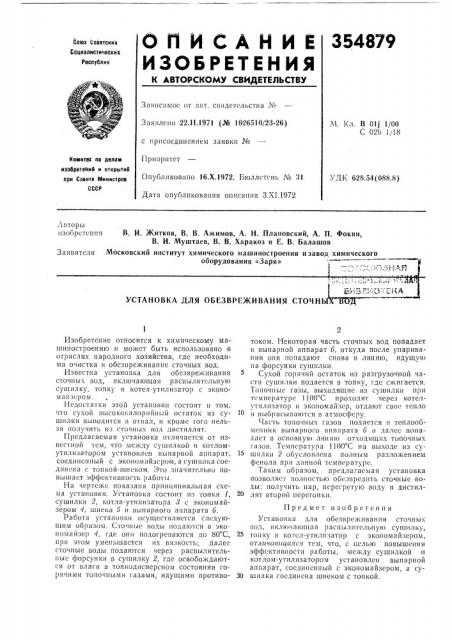

08ÈÑÀÍÈÅ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
354879
Союз советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 22.11.1971 (№ 1626510/23-26) М. Кл. В Olj 1/00
С 02Ь 1;18 с присоединением заявки №
Приоритет
Опубликовано 16.Х.1972, Бюллетень № 31
Дата опубликования описания З.Х1.1972
Комитет по делам изобретвиий и открытий при Совете Мииистрое
СССР
УДК 628.54(088.8) авторы изобретения
В. И. Житков, В. В. Ажимов, А, Н. Плановский, А. П. Фокин, В. И. Муштаев, В. В. Харакоз и Е. В. Балашов
Московский институт химического машиностроения изавод химического оборудования «Заря»
Заявители су là t ° ц <т ф ..:,:,";;.т .: - ;
УСТАНОВКА ДЛЯ ОБЕЗВРЕЖИВАНИЯ СТОЧНЬ
Изобретение относится к химическому машиностроению и может быть использовано в отраслях народного хозяйства, где необходима очистка и обезвреживание сточных вод.
Известна установка для обезвреживания сточных вод, включающая распылитсльную сушилку, топку и котел-утилизатор с экономайзером.
Недостатки этой установки состоят в том, что сухой высококалорийный остаток из сушилки выводится в отвал, и кроме того нельзя получить из сточных вод дистиллят.
Предлагаемая установка отличается от известной тем, что зтежду сушилкой и котломутилизатором установлен выпарной аппарат, соединенный с экопомайзсром, а супшлка соединена с топкой-шнеком. )то значительно повышает эффективность работы.
На чертеже показана принципиальная схема установки. Установка состоит из топки 1, сушилки 2, котла-утилизатора 8 с экономайзером 4, шнека 5 и выпарного аппарата 6.
Работа установки осуществляется следующим образом. Сточные воды подаются в экономайзер 4, где они подогреваются до 80 С, при этом уменьшается их вязкость; далее сточные воды подаются через распылительпыс форсунки в сушилку 2, где освобождаются от влаги в топкодисперсном состоянии горячими топочными газами, идущими противотоком. Некоторая часть сточных вод попадает в выпарной аппарат 6, откуда после упаривания они попадают снова в линию, идущую на форсунки сушилки.
Сухой горячий остаток из разгрузочной части сушилки подается в топку, где сткигается.
Топочные газы, выходящие из сушилки при тс-мпературс 1100 С проходят через котелутилизатор и экономайзер, отдают свое тепло и выбрасываются в атмосферу. с1асть топочных газов подается в теплообмепник выпарного аппарата 6 и далее попадает в основную линию от одящих топочных газов. Температура 1100 Ã на выходе из сушилки 2 обусловлена полным разложением фенола при данной температуре.
Таким образом, предлагаемая установка позволясг полностью обезвредить сточные воды: получить пар, перегретую воду и дистил20 лят второй перегонки.
Предмет изобретения
Установка для обезвреживания сточных вод, включающая распылптсльную сушилку, 25 топку и котел-утилизатор с экономайзером, отличшош,аяся тем, что, с цслью повышения эф фсктивности работы, меи ду сушилкой и котлом-утилизатором установлен выпарной аппарат, соединенный с экономайзером, а су30 шилка соединена шнеком с топкой.
354879
Редактор Е. Левина
Заказ 3661 2 Изд. № 1536 Тираж 406 Подписное
Ц1!ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4, 5
Типография, пр. Сапунова, 2
Составитель Г. Карасева
Текред А. Камышиикова
Корректоры: Л. Новожилова и С. Сатагулова
