Валковая мельница
Иллюстрации
Реферат

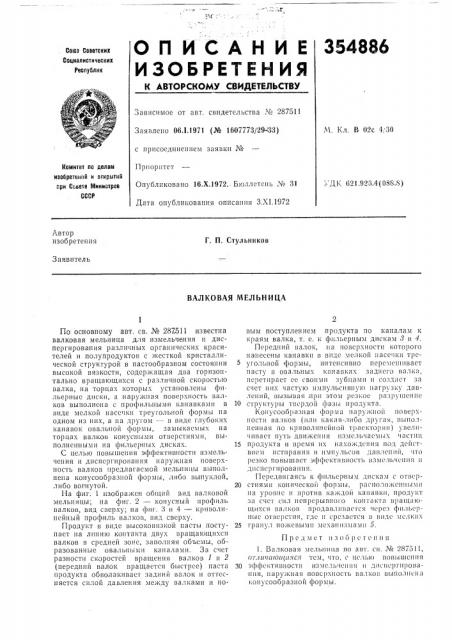

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Q0I(!3 Соеетскнх
Соцналнстнческнх
Республнк
Зависимое от авт, свидетельства ¹ 287511
Заявлено Об.l.1971 (№ 1607773/29 33) М. Кл. В 02с 1, 30 с присоединением заявки №
Приоритет
Когентет по дела(н наобрете111(й н откр((тнй прн С()сете Мнннстрое
СОСР
УДК 621.926)А (088.8) Опубликовано 16.Х.1972. Бюллетень ¹ 31
Дата опубликования описашгя 3.XI.1972
Автор изобретения
Г, П, Стульников
Заявитель
ВАЛКОВАЯ МЕЛЬНИЦА
По основному авт, св. № 287511 известна валковая мельница для измельчения и диспергирования различных органических красителей и полупродуктов с жесткой кристаллической структурой в пастообразном состоянии высокой вязкости, содержащая два горизонтально вращающихся с различной скоростгио валка, на торцах которых установлены фильерныс диски, 3 наружная Ilol)ppxHocTb Валков выполнена с профильными канавками в виде мелкой насечки треугольной формы на одном из нпх, а на другом — в виде глубоких канавок овальной формы, замыкасмых на торцах валков конусными отверстиями, выполненными íа фильерных диска.;.
С целью повышения эффективности измельчения и дпспсргирования нару)кная поверхность валков предлагаемой мельницы выполнена конусообразной формы, либо выпуклой, либо вогнутой.
На фиг. 1 изображен общий вид валковой мельницы; на фиг, 2 — конусный профиль валков, вид сверху; на фиг. 3 и 4 — криволипейный профиль валков, вид сверху.
Продукт в виде иысоковязкой пасты поступает на линию контакта двух вращающихся валков в средней зоне, заполняя объемы, образованные овальными каналами, За счет разности скоростей вращения валков 1 и 2 (передний валок вращается быстрее) паста продукта обволакивает задний валок и оттесняется силой давления между валками и новым поступлением продукта по каналам к краям валка, т. с. к фпльерным дискам ) и 4.
Передний валок, »а поверхности которого нанесены канавки в виде мелкой насечки треугольной формы, интенсивно перемешивает пасту в овальных канавках заднего валка, перетирает сс своими зубцямп и создаст за счет нпх частую импульсивную нагрузку давлений, вызывая,прп этом резкое разрушение
10 структуры твердой фазы продукта.
Конусообр()зная форма наружной поверхности I33.!I(îâ (или какал-либо другая, выполненная по криволинейной траектории) увеличпва T путь движения пзмсль !Яс)!1,1х частш!
15 продукта и время llx няхождсHI111 под действием истирания ll !(мпульсов давлении, гго резко повышает э(1)фсктн!!пост!. измельчения и дпспсргировацпч.
Передвигаясь к фнльсрным дискам с отвср20 с т и я м и ко н и ч c c 1(o Й (1) О р м ьl, р Я с и О 7 0 )к с п11 ь! . 11 на уровне и проти!3 каждой канавки, продуяT за счет сил нспрсрывного контакта вращаю1(1I(xc» валков продавливас.гся через фильсрныс отверстия, где и срезается в и(дс мелких
25 гранул ножевыми механизмами 5, IIpeдмст !!30Îðñ r(И ИH
1. Валко!331! мельница по явт. c 13. ¹ 287511, от.ггпг(ггог(1(г.гсл тем, что, с цслшо повышения
30 э (1) ф с кт H 13 и О с тг I и 3 31 с,7 ь !с l I! I I! 11 д! I c H с. J) г н р О в 3
I11!и, ПЯPQЖН311 ПОВСPХПОС! Ь Вя;(КОI«ВЫПОЛII(H 1 конусообразной формы.
354 886
4Риг 1
Составитель Н. Бибииа
Изд. № 1536
Тираж 406
Заказ 3661/7
Подл исиое
Типография, пр. Сапунова, 2
2. Мельница по и. 1, отличающаяся тем, что наружная поверхность валков выполнена вогнутой.
3. Мельница по и. 1, отличающаяся тем, что наружная поверхность валков выполнена выпуклой.
