Реферат



354932

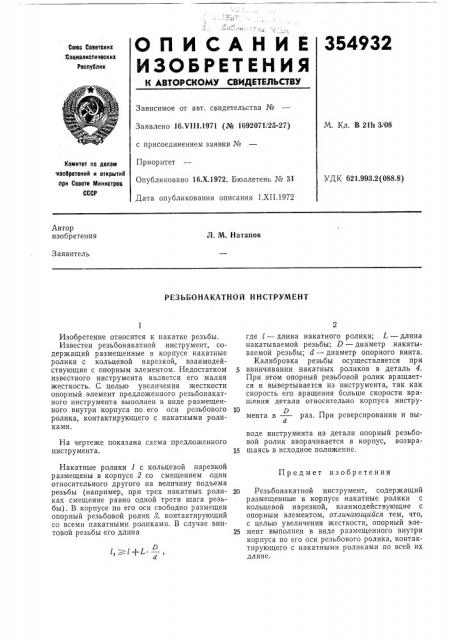

ОПИСАНИЕ

ИЗОЫЕт ЕН ИЯ

R АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетоких. Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. В 2111 3/08

Заявлено 16.VII I.1971 (№ 1692071 f25-27) с присоединением заявки №

Приоритет

Опубликовано 16.Х.1972. Бюллетень ¹ 31

Дата опубликования описания I.XII.1972

Комитет по делам изобретений и открытий лри Совете Мииистроа

СССР

УДК 621.993.2 (088.8) Автор изобретения

Л, М. Натанов

Заявитель

РЕЗЬБОНАКАТНОЙ ИНСТРУМЕНТ воде инструмента из детали опорный резьбоНа чертеже показана схема предложенного вой ролик вворачивается в корпус, возвраинструмента. 15 шаясь в исходное положение.

Предмет изобретения

Изобретение относится к накатке резьбы.

Известен резьбонакатной инструмент, содержащий размещенные в корпусе накатные ролики с кольцевой нарезкой, взаимодействующие с опорным элементом. Недостатком известного инструмента является его малая жесткость. С целью увеличения жесткости опорный элемент предложенного резьбонакатного инструмента выполнен в виде размещенного внутри корпуса по его оси резьбового ролика, контактирующего с накатными роликами.

Накатные ролики 1 с кольцевой нарезкой размещены в корпусе 2 со смещением один относительного другого на величину подъема резьбы (например, при трех накатных роликах смещение равно одной трети шага резьбы). В корпусе по его оси свободно размещен опорный резьбовой ролик 8, контактирующий со всеми накатными роликами. В случае винтовой резьбы его длина где 1 — длина накатного ролика; L — длина накатываемой резьбы; D — диаметр накатываемой резьбы; d — диаметр опорного винта.

Калибровка резьбы осуществляется при ввинчивании накатных роликов в деталь 4.

При этом опорный резьбовой ролик вращается и вывертывается из инструмента, так как скорость его вращения больше скорости вращения детали относительно корпуса инстру10 D мента в раз. При реверсировании и вы6(20 Резьбонакатной инструмент, содержащий размещенные в корпусе накатные ролики с кольцевой нарезкой, взаимодействующие с опорным элементом, отличаютчийся тем, что, с целью увеличения жесткости, опорный эле25 мент выполнен в виде размещенного внутри корпуса по его оси резьбового ролика, контактирующего с накатными роликами по всей их длине.

354932

Составитель И. Капитонов

Корректоры: Е. Давыдкина и В. Петрова

Редактор В. Левятов

Типография, пр, Сапунова, 2

Заказ 3847/8 Изд. Ко 1589 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5
