Способ изготовления самотвердеющей галлиевойпасты

Способ изготовления самотвердеющей галлиевойпасты

Иллюстрации

Показать все

Реферат



354938

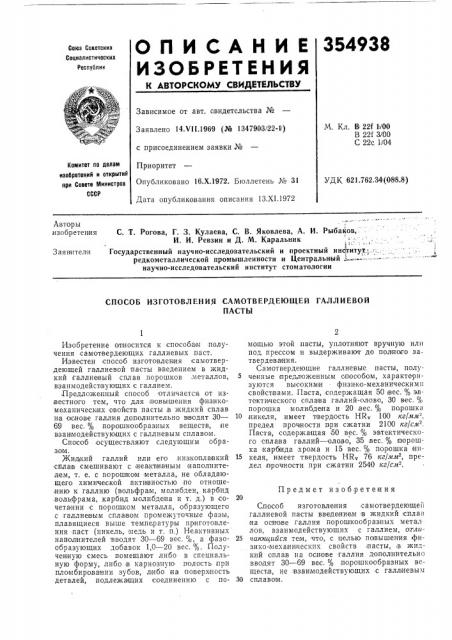

О П И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14.VI I.1 969 (№ 1347903/22-li) с присоединением заявки №

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 13.XI.1972

М. Кл. В 22f 1 /ОО

В 221 3/00

С 22с 1/04

Комитет по делам изобретении и открытий ори Совете Министров

СССР

УДК 621.762.34 (О88.8) Авторы изобретения

С. Т. Рогова, Г. 3. Кулаева, С, В, Яковлева, A. И. Рыбаков, И, И. Ревзин и Д. М. Каральник

Государственный научно-исследовательский и проектный инцгитут,,:-. редкометаллической промышленности и Центральный ". научно-исследовательский институт стоматологии

Заявители

СПОСОБ ИЗГОТОВЛЕН ИЯ САМОТВ ЕРДЕЮЩЕЙ ГАЛЛ И ЕВОЙ

ПАСТЫ

Предмет изобретения

Изобретение от носится к способам получения само гвердеющих галлиевых паст.

Известен способ изготовлен ия самотвердеющей галлиевой пасты введением в жидкий галлие вый сплав, порошков, металлов, взаимодействующих с галлием.

Предложенный способ отличается .от известного тем, что для повышения физикомеханичесыих свойств пасты,в жидкий сплав на основе галлия дополнительно в водят 30—

69 вес. % поро шкообразных веществ, не взаимодействующих с галлиевым сплавом.

Способ, осуществляют следующим образ о м.

Жидкий галлий или его низкопла вкий сила в смешивают с неактивным наполнителем, т. е. с порош ко м металла, не обладающего химической активностью по отношению к галлию (вольфрам, молибден, карбид вольфрама, карбид молибдена и т. д.) в сочетании с порошком металла, образующего с галлие вым спла во м промежуточные фазы, плавящиеся выше температуры пр иготовления паст (никель, медь и т. п.) Неактивных напол нителей вводят 30 — 69 вес. %, а фазообразующих добавок 1,0 — 20 вес. %. Полученную смесь помещают либо в специальную форму, либо в кариозную полость,при пломбировании зубов, л ибо на поверхность деталей, подлежащих соединению с помощью этой пасты, уплотняют вручную или под прессом и выдерживакхт до полного затвердева ния.

Самотвердеющие галлиевые пасты, полученные предложенным способом, характеризуются высоким и физико-механическими свойствами. Паста, содержащая 50 eec. % эвте ктического силаева галлий-олово, 30 вес. % порошка молибдена и 20,вес. % порошка

10 никеля, имеет твердость НК 100 кг/мм -, предел прочности при сжатии 2100 кг/см .

Паста, содержащая 50 вес. % эвтектического сплава галлий — олово, 35 haec. % порошка кар6ида хрома и 15 вес. % порошка ни15 келя, имеет твердость HRv 76 кг/мм2, предел прочности, при сжатии 2540 кг/см- .

Способ изготовления самотвердеющей галлиевой пасты введением IB жидкий 1сплав на основе галлия порош кообразных метал лов, взаимодействующих с галлием, отли25 кающийся тем, что, с целью по вышения физико-иеханических свойств пасты, в жидкий сплав на основе галлия допол нительно вводят 30 — 69 вес. % порошкообразных веществ, не взаимодействующих с галл иевым

30 сплаво м.
