Реферат



354941

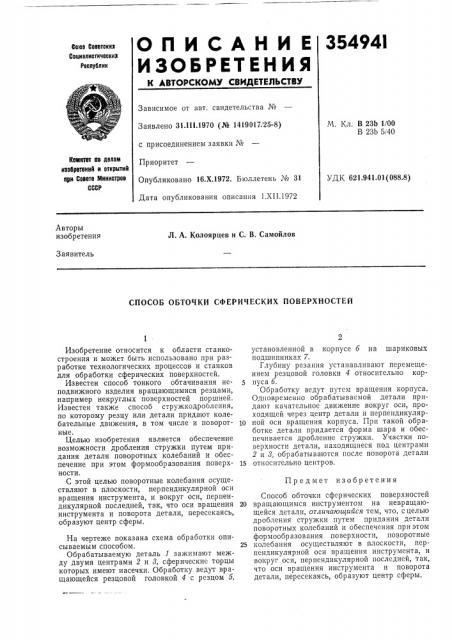

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советское

Социелистическил

Республик

Зависимое от авт, свидетельства №

Заявлено 31.I I I.1970 (№ 1419017, 25-8) с присоединением заявки №

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 1.XII.1972

М, Кл. В 23b If00

В 23b 5 40

Еотеитет ао долоте иообретеиий и открытий при Совете Министров

СССР

УДК 621.941.01(088.8) Авторы изобретения

Л. А. Колоярцев и С. В. Самойлов

Заявитель

СПОСОБ ОБТОЧКИ СФЕРИЧЕСКИХ ПОВЕРХНОСТЕЙ

Предмет изобретения

Изобретение относится к области станкостроения и может быть использовано при разработке технологических процессов и станков для обработки сферических поверхностей.

Известен способ тонкого обтачивания неподвижного изделия вращающимися резцами, например некруглых поверхностей поршней.

Известен также способ стружкодрооления, по которому резцу или детали придают колебательные движения, в том числе и поворотные.

Целью изобретения является обеспечение возможности дробления стружки путем придания детали поворотных колебаний и обеспечение при этом формообразования поверхности.

С этой целью поворотные колебания осуществляют в плоскости, перпендикулярной оси вращения инструмента, и вокруг оси, перпендикулярной последней, так, что оси вращения инструмента и поворота детали, пересекаясь, образуют центр сферы.

На чертеже показана схема обработки описываемым способом.

Обрабатываемую деталь зажимают между двумя центрами 2 и 8, сферические торцы которых имеют насечки. Обработку ведут вращающейся резцовой головкой 4 с резцом 5, установленной в корпусе б на шариковых подшипниках 7.

Глубину резания устанавливают перемещением резцовой головки 4 относительно кор5 пуса б.

Обработку ведут путем вращения корпуса.

Одновременно обрабатываемой детали придают качательное движение вокруг оси, проходящей через центр детали и перпендикулярlo ной оси вращения корпуса. При такой обработке детали придается форма шара и обеспечивается дробление стружки. Участки поверхности детали, находящиеся под центрами

2 и 8, обрабатываются после поворота детали

15 относительно центров.

Способ обточки сферических поверхностей

20 вращающимся инструментом на невращающейся детали, отличающийся тем, что, с целью дробления стружки путем придания детали поворотных колебаний и обеспечения при этом формообразования поверхности, поворотные

25 колебания осуществляют в плоскости, перпендикулярной оси вращения инструмента, и вокруг оси, перпендикулярной последней, так, что оси вращения инструмента и поворота детали, пересекаясь, образуют центр сферы.
