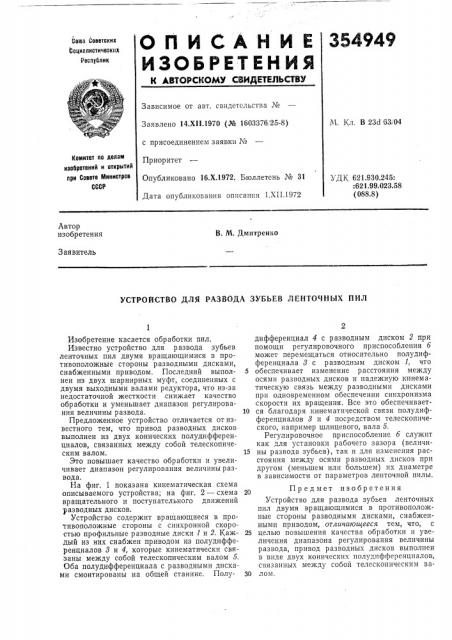

О П И С А Н И Е 354949

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. В 23d 63 04

Заявлено 14.XI I.1970 (№ 1603376. 25-8) с присоединением заявки №

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 1.XII.1972

Комитет по делам изобретеиий и открытий при Спеете Мииистрое

СССР

УДК 621.930.245:

: 621.99. 023. 58 (088.8) Автор изобретения

В. М. Дмитренко

Заявитель

УСТРОЙСТВО ДЛЯ РАЗВОДА ЗУБЬЕВ ЛЕНТОЧНЫХ ПИЛ

Изобретение касается обработки пил.

Известно устройство для развода зубьев ленточных пил двумя вращающимися в противоположные стороны разводными дисками, снабженными приводом. Последний выполнен из двух шарнирных муфт, соединенных с двумя выходными валами редуктора, что из-за недостаточной жесткости снижает качество обработки и уменьшает диапазон регулирования величины развода.

Предложенное устройство отличается от известного тем, что привод разводных дисков выполнен из двух конических полудифференциалов, связанных между собой телескопическим валом.

Это повышает качество обработки и увеличивает диапазон регулирования величины развода.

На фиг. 1 показана кинематическая схема описываемого устройства; на фиг. 2 — схема вращательного и поступательного движений р азводных дисков.

Устройство содержит вращающиеся в противоположные стороны с синхронной скоростью профильные разводные диски 1 и 2. Каждый из них снабжен приводом из полудифференциалов 3 и 4, которые кинематически связаны между собой телескопическим валом 5.

Оба полудифференциала с разводными дисками смонтированы на общей станине. Полудифференциал 4 с разводным диском 2 при помощи регулировочного приспособления б может перемещаться относительно полудифференциала 8 с разводным диском 1, что

5 обеспечивает изменение расстояния между осями разводных дисков и надежную кинематическую связь между разводными дисками при одновременном обеспечении синхронизма скорости их вращения. Все это обеспечивает10 ся благодаря кинематической связи полудифференциалов 8 и 4 посредством телескопического, например шлицевого, вала 5.

Регулировочное приспособление б служит как для установки рабочего зазора (величи15 ны развода зубьев), так и для изменения расстояния между осями разводных дисков при другом (меньшем или большем) их диаметре в зависимости от параметров ленточной пилы.

Предмет изобретения

Устройство для развода зубьев ленточных пил двумя вращающимися в противоположные стороны разводными дисками, снабженными приводом, отличающееся тем, что, с

25 целью повышения качества обработки и увеличения диапазона регулирования величины развода, привод разводных дисков выполнен в виде двух конических полудифференциалов, связанных между собой телескопическим ва30 лом.

354949

Редактор T. Ларина

Заказ 3847/17 Изд. № 1589 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Л. Кудрявцев

Техред Т. Курилко

Корректоры: В Петрова и Е. Давыдкина
