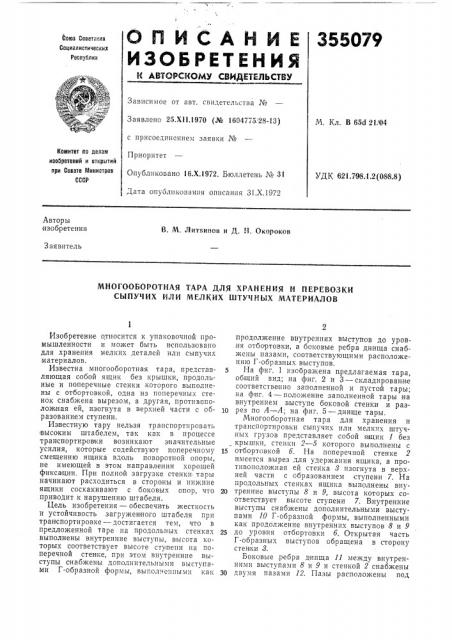

О П

ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

И АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 25.Х1 I.1970 (№ 1604775, 28-13) М. Кл. В 65d 21, 04 с присоединением заявки №

Комитет па делам иаобретений H открытий при Совете Министров

СССР

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 31.Х.1972

УДК 621.798Л.2 (088.8) Авторы изобретения

В. М, Литвинов и Д. Н. Окороков

Заявитель

МНОГООВОРОТНАЯ ТАРА ДЛЯ ХРАНЕНИЯ И ПЕРЕВОЗКИ

СЫПУЧИХ ИЛИ МЕЛКИХ ШТУЧНЫХ МАТЕРИАЛОВ

Изобретение относится к упаковочной промышленности и может быть использовано для хранения мелких деталей или сыпучих материалов.

Известна многооборотная тара, представляющая собой ящик без крышки, продольные и поперечные стенки которого выполнены с отбортовкой, одна из поперечных стенок снабжена вырезом, а другая, противоположная ей, изогнута в верхней части с ооразованием ступени.

Известную тару нельзя транспортировать высоким штабелем, так как в процессе транспортировки возникают значительные усилия, которые содействуют поперечному смещению ящика вдоль поворотной опоры, не имеющей в этом направлении хорошей фиксации. При полной загрузке стенки: тары начинают расходиться в стороны и нижние ящики соскакивают с боковых опор, что приводит к нарушению штабеля.

Цель изобретения — обеспечивать жесткость и устойчивость загруженного штабеля при транспортировке — достигается тем, что в предложенной таре на продольных стенках выполнены внутренние выступы, высота которых соответствует высоте ступени на поперечной стенке, при этом внутренние выступы снаожены дополнительными выступами Г-образной формы, выпол. енными как продолжение внутренних выступов до уровня отбо ртовт и, а боковые ребра днища снабжены пазами, соответствующими расположению Г-образных выступов, На фиг. 1 изображена предлагаемая тара, общий вид; на фиг. 2 и 3 — складирование соответственно заполненной и пустой тары; на фиг. 4 — положение заполненной тары на внутреннем выступе боковой стенки и раз10 рез по А — А; на фиг. 5 — днище тары.

Многооборотная тара для хранения и транспортировки сыпучих или мелких штучных грузов представляет собой ямщик 1 без крышки, стенки 2 — 5 которого выполнены с т5 отбортовкой б. На поперечной стенке 2 имеется вырез для удержания ящика, а противоположная ей стенка 8 изогнута в верхней части с образованием ступени 7. На продольных стенках ящика выполнены вну20 тренние выступы 8 и 9, высота которых соответствует высоте ступени 7. Внутренние выступы снабжены дополнительными выступами 1О Г-образной формы, выполненными как продолжение внутренних выступов 8 и 9

25 до уровня отбортовки б. Открытая часть

Г-образных выступов обращена в сторону стенки 8.

Боковые .ребра днища 11 между внутренними выступами 8 и 9 и стенкой 2 снабжены

30 двумя пазами 12. Пазы расположены под

355079 углом а, соответствующим углу расположения Г-образного выступа относительно отбортовки.

Упаковка и транспортировка тары осуществляется следующим образом. ,При формировании штабеля верхний ящик устанавливают на нижний таким образом, чтобы днище опиралось на ступень 7 торцовой стенки 8, а Г-образный выступ 10 размещался внутри пазов 12 на продольных ребрах днища.

В этом случае Г-образный выступ 10 огибает ребра днища и надежно фиксирует тару на опорной:площадке внутреннего выступа, так как этому способствует его конструкция и наличие пазов, расположенных под соответствующими выступам углами.

При увеличении штабеля и роста нагрузки на нижние ящики возникают значительные усилия, которые приводят к увеличению расстояния между внутренними выступами, что обеспечивает более надежную фиксацию днища на внутрен них .выступах и необходимую жесткость и устойчивость загруженного штабеля.

После разгрузки ящики вкладываются один в другой, при этом внутренние выступы должны совпадать.

Предлагаемая конструкция тары позволяет использовать пластмассы и изготавливать ящики на термопластавтоматах литьем под давлением.

Предмет изобретения

Многооборотная тара для хранения и пе10 ревозки сыпучих или мелких штучных материалов, представляющая собой ящик без крышки, продолыные и поперечные стенки которого выполнены с отбортовкой, одна из поперечных стенок снабжена вырезом, а

15 другая, противоположная ей, изогнута в верхней части с образованием ступени, отличающаяся тем, что, с целью обеспечения жесткости и устойчивости при транспортировке тары штабелем, на продольных стен20 ках .последней выполнены,внутренние выступы, высота которых соответствует высоте ступени на поперечной стеньке, при этом внутренние выступы снабжены дополнительными,выступами Г-образной формы,,выполнен25 ными как продолжение внутренних вьгступов до уровня отбортовки, а боковые ребра днища снабжены пазами, соответствующими расположению Г-образных выступов, 355079 Риг.2

Фиг.1

А-A

11 12
