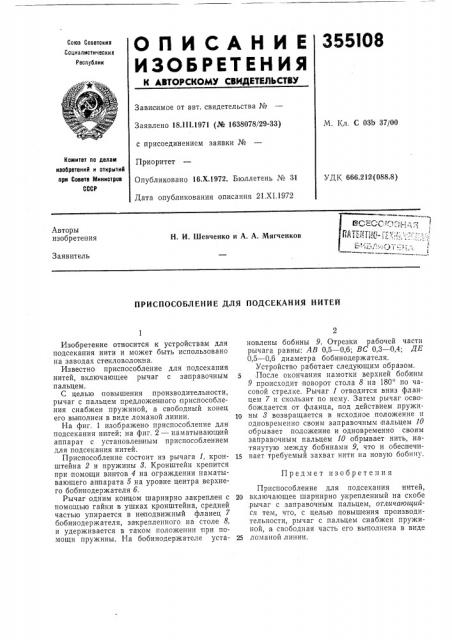

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ЬВтОРСКОМУ СВИДЕтЕЛЬСтВХ

Союз Сооетскиз

Социалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 18.111.1971 (№ 1638078/29-33) с присоединением заявки №

Приоритет

Опубликовано 16,Х.1972. Бюллетень № 31

Дата опубликования описания 21.XI.1972

M. Кл. С 03b 37!00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 666 21 (088 8) Авторы изобретения

Н. И, Шевченко и А. А. Мягченков

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ ПОДСЕКАНИЯ НИТЕЙ

Изобретение относится к устройствам для подсекания нити и может быть использовано на заводах стекловолокна.

Известно. приспособление для подсекания нитей, включающее рычаг с заправочным пальцем.

С целью повышения производительности, рычаг с пальцем предложенного приспособления снабжен пружиной, а свободный конец его выполнен в виде ломаной линии, На фиг. 1 изображено приспособление для подсекания нитей; на фиг. 2 — наматывающ ий аппарат с установленным приспособлением для подсекания нитей.

Приспособление состоит из рычага 1, кронштейна 2 и пружины 8. Кронштейн крепится при помощи винтов 4 на ограждении наматывающего аппарата 5 на уровне центра верхнего бобинодержателя б.

Рычаг одним концом шарнирно закреплен с помощью гайки в ушках кронштейна, средней частью упирается в неподвижный фланец 7 бобинодержателя, закрепленного на столе 8, и удерживается в таком положении при помощи пружины. На бобинодержателе установлены бобины 9. Отрезки рабочей части рычага равны: АВ 0,5 — 0,6; ВС 0,3 — 0,4; ДЕ

0,5 — 0,6 диаметра бобинодержателя.

Устройство работает следующим образом.

После окончания намотки верхней бобины

9 происходит поворот стола 8 на 180 по часовой стрелке. Рычаг 1 отводится вниз фланцем 7 и скользит по нему. Затем рычаг освобождается от фланца, под действием лружи10 ны 8 возвращается в исходное положение и одновременно своим заправочным пальцем 10 обрывает положение и одновременно своим заправочным пальцем 10 обрывает нить, натянутую между бобинами 9, что и обеопечи15 вает требуемый захват нити на новую бобину.

Предмет изобретения

Приспособление для подсекания нитей, 20 включающее шарнирно укрепленный на скобе ,рычаг с заправочным пальцем, отличающийся тем, что, с целью повышения производительности, рычаг с пальцем снабжен пружиной, а свободная часть его выполнена в виде

25 ломаной линии.

355108

А — А

Рцг. /
