Реферат



355274

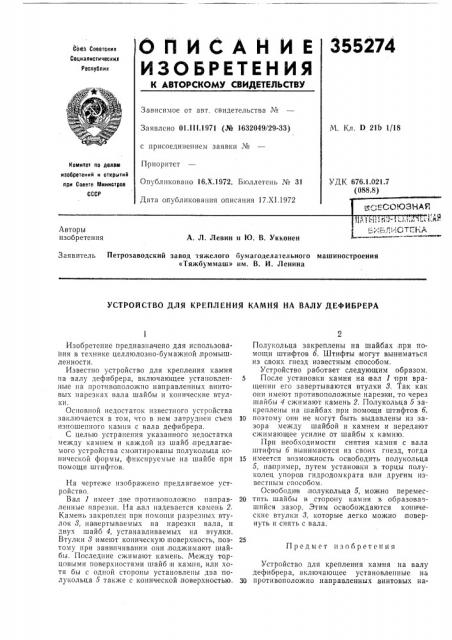

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ьчок)з Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01.I I I.1971 (№ 1632049/29-33) М. Кл. D 21Ь 1/18 с присоединением заявки №

Приоритет иомитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 17.Х1.1972

УДК 676.1.021.7 (088.8) Авторы изобретения

А. Л. Левин и Ю. В. Укконен

Заявитель Петрозаводский завод тяжелого бумагоделательного машиностроения

«Тяжбуммаш» им. В. И. Ленина

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ КАМНЯ НА ВАЛУ ДЕФИБРЕРА

Предмет изобретения

Йзобретение предназначено для использования в технике целлюлозно-бумажной,промышленности.

Известно устройство для крепления камня на валу дефибрера, включающее установленные па противоположно направленных винтовых нарезках вала шайбы и конические втулки.

Основной недостаток известного устройства заключается в том, что в нем затруднен съем изношенного камня с вала дефибрера.

С целью устранения указанного недостатка между камнем и каждой из шайб предлагаемого устройства смонтированы полукольца конической формы, фиксируемые на шайбе при помощи штифтов.

На чертеже изображено предлагаемое устройство.

Вал 1 имеет две противоположно направленные нарезки. На,вал надевается камень 2, Камень закреплен при помощи разрезных втулок 8, навертываемых на нарезки вала, и двух шайб 4, устанавливаемых на втулки.

Втулки 8 имеют коническую поверхность, поэтому при завинчивании они,поджимают шайбы. Последние сжимают камень. Между торцовыми поверхностями шайб и камня, или хотя бы с одной стороны установлены два полукольца 5 также с конической, поверхностью.

Полукольца закреплены на шайбах при помощи штифтов б. Штифты могут выниматься из своих гнезд известным способом.

Устройство работает следующим образом.

5 После установки камня на вал 1 при вращении его завертываются втулки 8. Так как они имеют противоположные нарезками, то через шайбы 4 сжимают камень 2. Полукольца 5 закреплены на шайбах при помощи штифтов б, 10 поэтому они не могут быть выдавлены из зазора между шайбой и камнем и передают сжимающее усилие от шайбы к камню.

При необходимости снятия камня с вала штифты 6 вынимаются из своих гнезд, тогда

15 имеется возможность освободить полукольца

5, на пример, путем установки в торцы полуколец упоров гидродомкрата или другим известным способом.

Освободив, полукольца 5, можно перемес20 тить шайбы в сторону камня в образовазшийся зазор. Этим освобождаются конические втулки 8, которые легко можно повернуть и снять с вала.

Устройство для крепления камня на валу дефибрера, включающее установленные на

3Q противоположно направленных, винтовых на355274 между камнем и каждой из шайб смонтйро. ваны полукольца конической формы, фиксируемые на шайбе при помощи штифтов, Составитель Н. Цветкова

Текред Е, Борисова

Редактор Е. Братчикова

Заказ 3685/3 Изд. № 1526 Тираж 406 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 415

Ти ног ра фи я, и р. С а пу нова, 2 резках вала шайбы и конические втулки, отличаюш,ееся тем, что, с целью облегчения съема изношенного камня с вала дефибрера, Корректоры: Л. Корогод и М. Коробова
