Фартук для защиты кровельного ковра

Фартук для защиты кровельного ковра

Иллюстрации

Показать все

Реферат

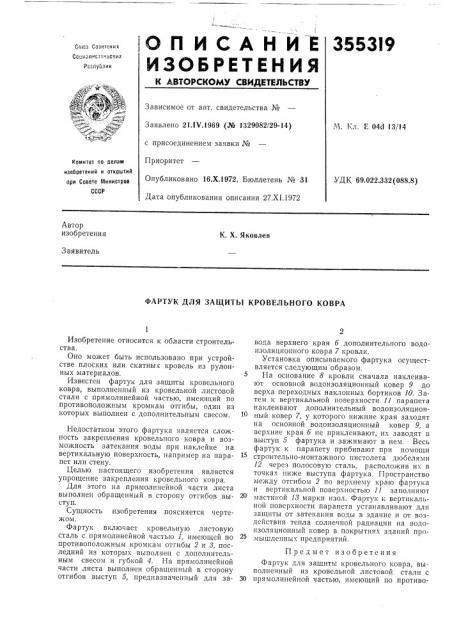

О П И С А Н И Е 3553I9

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саоетскик

Содиалистинеским

Республик

4 4, Зависимое от авт. свидетельства №

Заявлено 21ЛЧ.1969 (№ 1329082/29-14) с присоединением заявки №

Приоритет

Опубликовано 16.Х.1972. Бюллетень №,31

Дата опубликования описания 27.XI.1972

М. Кл. Е 04d 13/14

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 69.022.332 (088.8) Автор изобретения

К. Х. Яковлев

Заявитель

ФАРТУК ДЛЯ ЗАЩИТЫ КРОВЕЛЬНОГО КОВРА

Изобретение относится к области строительства.

Оно может быть использовано при устройстве плоских или скатных кровель из рулонных материалов.

Известен фартук для защиты кровельного ковра, выполненный из кровельной листовой стали с прямолинейной частью, имеющий по противоположным кромкам отгибы, один из которых выполнен с дополнительным свесом.

Недостатком этого фартука является сложность закрепления кровельного ковра и возможность затекания воды при наклейке на вертикальную поверхность, например на парапет или стену.

Целью настоящего изобретения является упрощение закрепления кровельного ковра.

Для этого на прямолинейной части листа выполнен обращенный в сторону отгибов выступ.

Сущность изобрстения поясняется чертежом.

Фартук включает кровельную листовую сталь с прямолинейной частьto 1, имеющей по противоположным кромкам отгибы 2 и 8, последний из которых выполнен с дополнительным свесом и губкой 4. На прямолинейной части листа выполнен обращенный в сторону отгибов выступ б, предназначенный для завода верхнего края б дополнительного водоизоляционного ковра 7 кровли.

Установка описываемого фартука осуществляется следующим образом.

На основание 8 кровли сначала наклеивают основной водоизоляционный ковер 9 до верха переходных наклонных бортиков 10. Затем к вертикальной поверхности ll парапета наклеивают дополнительный водоизоляционный ковер 7, у которого нижние края заходят на основной водоизоляционный ковер 9, а верхние края б не приклеивают, их заводят в выступ б фартука и зажимают в нем. Весь фартук к парапету прибивают при помощи строительно-монтажного пистолета дюоелями

12 через полосовую сталь, расположив их в точках ниже выступа фартука. Пространство между отгибом 2 по верхнему краю фартука и вертикальной поверхностью 11 заполняют мастикой 18 марки изол. Фартук к вертикальной поверхности парапета устанавливают для защиты от затекания воды в здание и от воздействия тепла солнечной радиации на водоизоляционный ковер в покрытиях зданий промышленных предприятий.

Предмет изобретения

Фартук для защиты кровельного ковра, выполненный из кровельной листовой стали с

30 прямолинейной частью, имеющий по противо,355319

Составитель М. Орлова

Техред Е. Борисова

Корректор 3. Тарасова

Редактор Г. Кузьмина

Заказ 3843/8 Изд, № 1585 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 положным кромкам отгибы, один из которых выполнен с дополнительным свесом, отличаюи1ийся тем, что, с целью упрощения закрепления кровельного ковра, на прямолинейной части листа выполнен обращенный в сторону отгибов выступ.
