Приспособление для соединения пересекающихся трубчатых элементов, преимущественно строительных лесов

Приспособление для соединения пересекающихся трубчатых элементов, преимущественно строительных лесов

Иллюстрации

Показать все

Реферат

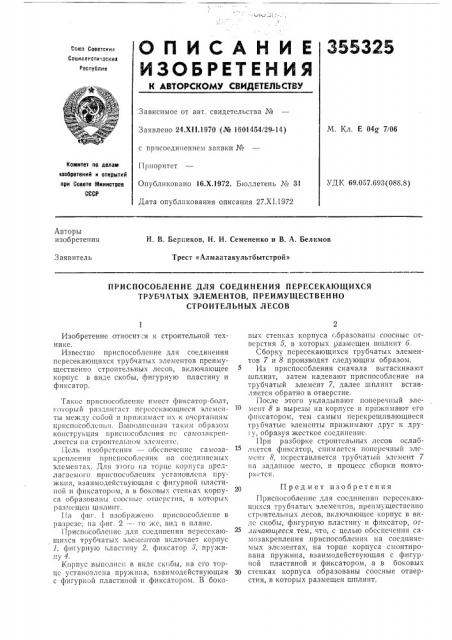

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссюз Соеетскик

Сспиглистипескнх

Республик

Зависимое от авт. свидетельства №

М. Кл. Е 04g 7i06

Заявлено 24.Х11.1970 (№ 1601454/29-14) с присоединением заявки № комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 27.XI.}972

УДК 69.057.693(088.8) Авторы изобрете((ия

Н. В. Берников, Н. И. Семененко и В. A. Белимов

Трест «Алмаатакультбытстрой»

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ СОЕДИНЕНИЯ ПЕРЕСЕКАЮЩИХСЯ

ТРУБЧАТЫХ ЭЛЕМЕНТОВ, ПРЕИМУЩЕСТВЕННО

СТРОИТЕЛЬНЫХ ЛЕСОВ

Изобретение относит:я к строительной технике.

Известно приспособление для соединения пересекающихся трубчатых элементов преимущественно строительных лесов, включающее корпус в виде скобы, фигурную пластину и фиксатор.

Такое приспособление имеет фиксатор-болт, который разд!)игаст пересекающиеся элемснTt>t t>Ic>KJI) с0001(и п1)иж)1масT !!х 1< очертани)(м

tI})Hc(t0co6J1c111)1!. В1>1пОлне!(на я так!(>>! Oáp330 >I конструкция приспособления нс самозакрепляется на строительtlu»! 3Jteuctt tc.

11сль изобретения — — обсснсчсннс самозаK})гл1л(.ни5! пр!!спосоолсния на сосдинясм1>(х элементаx. Для этого на торце корпуса предлаг3(.Ii(0(0 прl!способлсния установлс113 г!ру>кина, взаимодействующая с фигурной пласти(кой и фиксатором, 3 в боковых стенка.< корпуса 06p330Â3(! (>(соосныс OTBc})cтия, в ttx разеl(Ill el! ш 1!л и(lт.

113 (J)H! 1 изоб})3>кено IlpHc(locoÎ tet(I(0 в р3зрсзс; (13 (1)HI . 2 — — TО >Kc, BH I, в плане.

Приспособление для сосдш(ения пересекающихся трубчатых элементов включает корпус

1, фигурную пластину 2, фиксатор ), пру>кину 4.

Корпус выполнен в виде скобы, на его торцс установлена (Ipy>t, B I

Сборку псресекающихся трубчатых элементов 7 и 8 производят следующим образом.

Из приспособления сначала вытаскивают шплинт, затем надевают приспособление на трубчатый элемент 7, далее шплинт вставляется обратно в отверстие.

После этого укладывают поперечный элемент 8 в вырезы на корпусе и прижимают его фиксатором, тем самым перекрещивающиеся трубчатые элементы прижимают друг к дру(у, образуя жесткое соединение.

Прн разборке строительных лесов ослаб»;cTcs! фиксатор, снимается поперечный элемсt(T 8, псрсставляется трубчатый элемент 7 на зада(шос место, и процесс сборки повто}) >(СТСя.

20 Предмет изобретения

Приспособление для соединения пересекаюи;ихся трубчатых элементов, преимущественно строительных лесов, включающее корпус в виде скобы, фигурную пластину и фиксатор, отличающееся тем, что, с целью обеспечения самозакрепления приспособления на соединяемых элементах, на торце корпуса смонтирована пру>кина, взаимодействующая с фигурной пластиной и фиксатором, а в боковых

30 стенках корпуса образованы соосные отверстия, в которых размещен шплинт, Составитель 3. Зеленина

Редактор Е. Братчикова

Техред Е. Борисова Корректор 3. Тарасова

Заказ 3843/)4 Изд. № 1585 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров С(:CP

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
