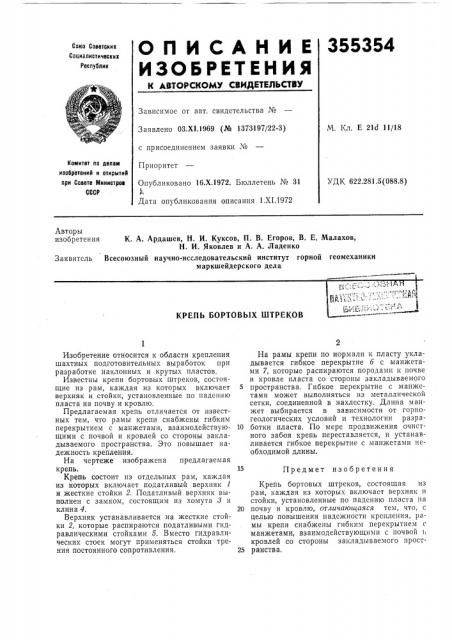

О П И С А Н И Е 355354
ИЗОБ РЕТ ЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 03,Х1.1969 (№ 1373197/22-3) М. Кл. Е 21d 11/18 с присоединением заявки №
Приоритет
Комитет по делам изобретений и открытий при Совете Миииотрое
СССР
УДК 622.281,5(088.8) Опубликовано 16.Х.1972. Бюллетень № 31
Е
Дата опубликования описания 1.XI.1972
Авто.ры изобретения
К. А. Ардашев, Н. И. Куксов, П. В. Егоров, В. Е. Малахов, Н. И. Яковлев и А. А. Ладенко
Всесоюзный научно-исследовательский институт горной геомеханики маркшейдерского дела
Заявитель
КРЕПЬ БОРТОВЪ|Х ШТРЕКОВ
Предмет изобретения
Изобретение относится к области крепления шахтных подготовительных выработок при разработке наклонных и крутых пластов.
Известны крепи бортовых штреков, состоящие из рам, каждая из которых включает верхняк и стойки, установленные по падению пласта на почву и кровлю.
Предлагаемая крепь отличается от известных тем, что рамы крепи снабжены гибким перекрытием с манжетами, взаимодействующими с почвой и кровлей со стороны закладываемого пространства. Это повышает надежность крепления.
На чертеже изображена предлагаемая крепь.
Крепь состоит из отдельных рам, каждая из которых включает податливый верхняк 1 и жесткие стойки 2. Податливый верхняк выполнен с замком, состоящим из хомута 8 и клина 4.
Верхняк устанавливается на жесткие стойки 2, которые распираются податливыми гидравлическими стойками 5. Вместо гидравлических стоек могут применяться стойки трения постоянного сопротивления.
На рамы крепи по нормали к пласту укладывается гибкое перекрытие б с манжетами 7, которые распираются породами к почве и кровле пласта со стороны закладываемого пространства. Гибкое перекрытие с манжетами может выполняться из металлической сетки, соединенной в нахлестку. Длина манжет выбирается в зависимости от горногеологических условий и технологии разра10 ботки пласта. По мере продвижения очистного забоя крепь переставляется, и устанавливается гибкое перекрытие с манжетами необходимой длины.
Крепь бортовых штреков, состоящая из рам, каждая из которых включает верхняк и стойки, установленные по падению пласта па
20 почву и кровлю, отличающаяся тем, что, с целью повышения надежности крепления, рамы крепи снабжены гибким перекрытием с манжетами, взаимодействующими с почвой и кровлей со стороны закладываемого прост25 ранства.
355354
Составитель Б. Караваев
Техред Е. Борисова
Редактор С. Титова
Корректор Т. Бабакина
Заказ 3669/3 Изд. Ка 1539 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/6
Типография, пр. Сапунова, 2
