Реферат



Я 35536

Класс

9 g(Ф® %67. 33Л

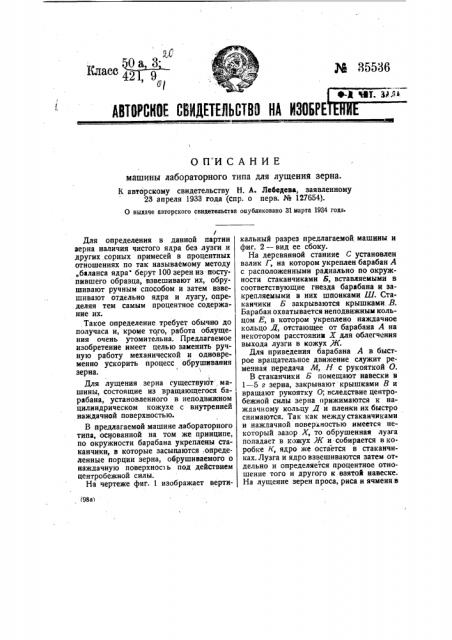

АВТОРСКОЕ СВИДЕТЕЛЬСТВО КА ИЗОБРЕ

О П И С А Н И E машины лабораторного типа для лущения зерна.

К авторскому свидетельству Н. А. Лебедева, заявленному

23 апреля 1933 года (спр. о перв. № 127654).

0 выдаче авторСкого свидетельства опубликовано 31 марта 1934 года. (98а) Для определения в данной партии зерна наличия чистого ядра без лузги и других сорных примесей в процентных отношениях по так называемому методу

„баланса ядра" берут 100 зерен из- поступившего образца, взвешивают их, обрушивают ручным способом и затем взвешивают отдельно ядра и лузгу, определяя тем самым процентное содержание их. .Такое определение требует обычно до получаса и, кроме того, работа облущения очень утомительна. Предлагаемое изобретение имеет целью заменить ручную работу механической и одновременно ускорить процесс обрушивания зерна.

1 !

Для лущения зерна существуют . м ашины, состоящие из вращающегося барабана, установленного в неподвижном цилиндрическом кожухе с внутренней наждачной поверхностью.

В предлагаемой машине лабораторного типа, основанной на том же принципе, по окружности барабана укреплены стаканчики, в которые засыпаются,определенные порции зерна, обрушиваемого о наждачную поверхнос> ь под действием центробежной силы.

На чертеже фиг. 1 изображает вертикальный разрез предлагаемой машины и фиг. 2 — вид ее сбоку.

На деревянной станинЕ С установлен валик Г; на котором укреплен барабан А с расположенными радиально по окружности стаканчиками Б, вставляемыми в соответствующие гнезда барабана и закрепляемыми в них шпонками Ш. Стаканчики Б закрываются крышками .В.

Барабан охватывается неподвижным кольцом Е, в котором укреплено наждачное кольцо Я, отстающее от барабана А на некотором расстоянии Х для облегчения выхода лузги в кожух, К.

Для приведения барабана А в быстрое вращательное движение служит ремечная передача М, Н с рукояткой О.

В стаканчики Б помещают навески в

1 — 5 г зерна, закрывают крышками В и вращают рукоятку О; вследствие центробежной силы зерна прижимаются к наждачному кольцу Я и пленки их быстро снимаются. Так как междустаканчиками и наждачной поверхностью имеется некоторый зазор Х, то обрушенная лузга попадает в кожух Ж и-собирается в коробке h; ядро же остается в стаканчиках. Лузга и ядро взвешиваются затем отдельно и определяется процентное отношение того и другого к взятой навеске.

На лущение зерен проса, риса и ячменя в иг. 2 сриг.1

Эксперт И. Вайнп1ток

Редактор П. А. Петров предлагаемой машине требуется 5 — 10 секунд.

Предмет изобретения.

Машина лабораторного типа для лущения зерна с применением вращающегося барабана, установленного в неподвижном кожухе с наждачной внутренней поверхностью, отличающаяся тем, что по окружности барабана А установлены стаканчики Б, предназначенные для загрузки в них зерна, в целях его обработки о наждачную поверхность кожуха под действием центробежной силы.
