Реферат



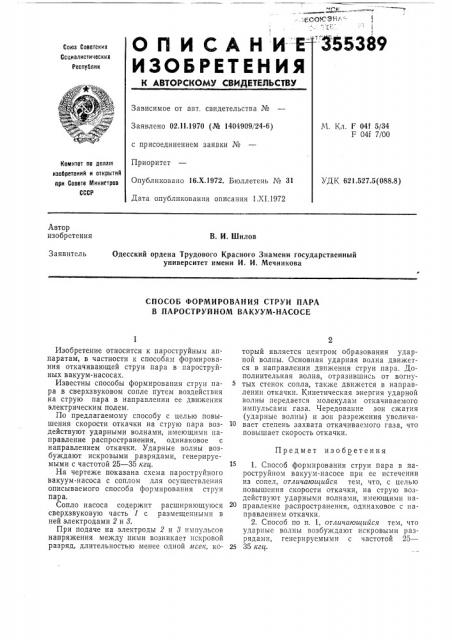

ОП И САНИ

ИЗОБРЕТЕНИЯ 355389

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №

Заявлено 0211.1970 (№ 1404909/24-6) с присоединением заявки №

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 1.XI.1972

М. Кл. F 04f 5/34

F 04f 7/00

Комитет по делам изооретеиий и открытий при Совете Мииистров

СССР

УДК 621.527.5(088.8) Автор изобретения

В. И. Шилов

Заявитель

Одесский ордена Трудового Красного Знамени государственный университет имени И, И, Мечникова

СПОСОБ ФОРМИРОВАНИЯ СТРУИ ПАРА

В ПАРОСТРУЙНОМ ВАКУУМ-НАСОСЕ

Предмет изобретения

Изобретение относится к пароструйным аппаратам, в частности к способам формирования откачивающей струи пара в пароструйных вакуум-насосах.

Известны способы формирования струи пара в сверхзвуковом сопле путем воздействия на струю пара в направлении ее движения электрическим полем.

По предлагаемому способу с целью повышения скорости откачки на струю пара воздействуют ударными волнами, имеющими направление распространения, одинаковое с направлением откачки. Ударные волны возбуждают искровыми разрядами, генерируемыми с частотой 25 — 35 кги.

На чертеже показана схема пароструйного вакуум-насоса с соплом для осуществления описываемого способа формирования струи пара.

Сопло насоса содержит расширяющуюся сверхзвуковую часть (с размещенными в ней электродами 2 и 8.

При подаче на электроды 2 и 3 импульсов напряжения между ними возникает искровой разряд, длительностью менее одной лсек, который является центром образования ударной волны. Основная ударная волна движется в направлении движения струи пара. Дополнительная волна, отразившись от вогну5 тых стенок сопла, также движется в направлении откачки. Кинетическая энергия ударной волны передается молекулам откачиваемого импульсами газа. Чередование зон сжатия (ударные волны) и зон разрежения увеличивает степень захвата откачиваемого газа, что повышает скорость откачки.

1. Способ формирования струи пара в пароструйном вакуум-насосе при ее истечении из сопел, отличающийся тем, что, с целью повышения скорости откачки, на струю воздействуют ударными волнами, имеющими направление распространения, одинаковое с направлением откачки, 2. Способ по п. 1, отличающийся тем, что ударные волны возбуждают искровыми разрядами, генерируемыми с частотой 25—

25 35 кги.
