Реферат



355402

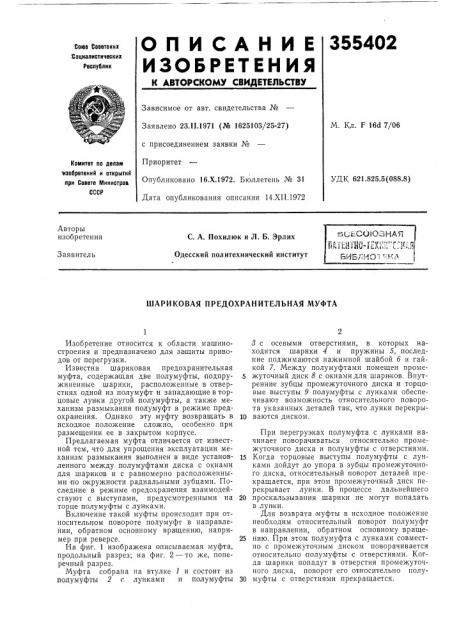

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских. Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.11.1971 (№ 1625103/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 14.XII.1972

М. Кл. F 16d 7/06

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

УДК 621.825.5(088.8) Авторы изобретения

С. А. Похилюк и Л. Б. Эрлих

Заявитель

Одесский политехнический институт

ШАРИКОВАЯ ПРЕДОХРАНИТЕЛЪНАЯ МУФТА

Изобретение относится к области машиностроения и предназначено для за щиты приводов от перегрузки.

Известна шариковая предохранительная муфта, содержавшая две полумуфты, подпружиненные шарики, расположенные в отверстиях одной из полумуфт и западающие в торцовые лунки другой полумуфты, а также механизм размыкания полумуфт в режиме предохранения. Однако эту муфту возвращать в исходное положение сложно, особенно при размещении ее в закрытом корпусе.

Предлагаемая муфта отличается от известной тем, что для упрощения эксплуатации механизм размыкания выполнен в виде установленного между полумуфтами диска с окнами для шариков и с равномерно расположенными по окружности радиальными зубцами. Последние в режиме предохранения взаимодействуют с .выступами, предусмотренными на торце полумуфты с лунками.

Включение такой муфты происходит при относительном повороте полумуфт в направлении, обратном основному вращению, например при реверсе, На фиг. 1 изображена описываемая муфта, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Муфта собрана на втулке 1 и состоит из полумуфты 2 с лунками и полумуфты

8 с осевыми отверстиями, в которых находятся шарики 4 и пружины 5, последние поджимаются нажимной шайбой б и гайкой 7. Между полумуфтами помещен проме5 жуточный диск 8 с окнами для шариков. Внутренние зубцы промежуточного диска и торцовые выступы 9 полумуфты с лунками обеспечивают возможность относительного поворота указанных деталей так, что лунки перекры10 ваются диском.

При перегрузках полумуфта с лунками начинает поворачиваться относительно промежуточного диска и полумуфты с отверстиями.

15 Когда торцовые выступы полумуфты с лунками дойдут до упора в зубцы промежуточного диска, относительный поворот деталей прекращается, при этом промежуточный диск перекрывает лунки. В процессе дальнейшего

20 проскальзывания шарики не могут попадать в лунки.

Для возврата муфты в исходное положение необходим относительный поворот полумуфт в направлении, обратном основному враще25 нию. При этом полумуфта с лунками совместно с промежуточным диском поворачивается относительно полумуфты с отверстиями. Когда шарики попадут в отверстия промежуточного диска, поворот его относительно полу30 муфты с отверстиями прекращается, 355402

Предмет изобретения

b-б

Фйз 7

Составитель И, Чернышова

Редактор Л. Жаворонкова Техред А. Камышникова

Корректор Е. Михеева

Заказ 3937/11 Изд. № 1604 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

При дальнейшем относительном повороте полумуфты с лунками шарики попадают в лунки.

Шариковая предохранительная муфта, содержа щая две полумуфты, подпружиненные шарики, расположенные в отверстиях одной из полумуфт и западающие в торцовые лунки, имеющиеся в другой полумуфте, и механизм размыкания полумуфт в режиме предохранения, отличающаяся тем, что, с целью упрощения эксплуатации, механизм размыкания вы5 полнен в виде установленного между полумуфтами диска с окнами для шариков и с равномерно расположенными по окружности радиа льными зубцами, взаимодействующими в режиме предохранения с выступами, пред10 усмотренными на торце полумуфты с лунками.
