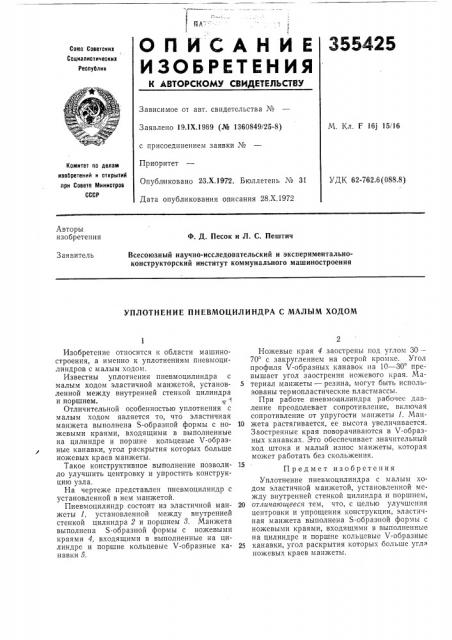

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 191Х.1969 (№ 1360849/25-8) с присоединением заявки №
Приоритет
Опубликовано 23.Х.1972. Бюллетень № 31
Дата опубликования описания 28.Х.1972
М. Кл. F 16j 15/16
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 62-762.6(088,8) Авторы изобретения
Ф. Д. Песок и Л. С. Пештич
Заявитель
Всесоюзный научно-исследовательский и экспериментальноконструкторский институт коммунального машиностроения
УПЛОТНЕНИЕ ПНЕВМОЦИЛИНДРА С МАЛЫМ ХОДОМ
Изобретение относится к области машиностроения, а именно к уплотнениям пневмоцилиндров с малым ходом.
Известны уплотнения пневмоцилиндра с малым ходом эластичной манжетой, установленной между внутренней стенкой цилиндра и поршнем.,,- 1
Отличительной особенностью уплотнения с малым ходом является то, что эластичная манжета выполнена S-образной формы с ножевыми краями, входящими в выполненные на цилиндре и поршне кольцевые Ч-образные канавки, угол раскрытия которых больше ножевых краев манжеты.
Такое конструктивное выполнение позволило улучшить центровку и упростить конструкцию узла.
На чертеже представлен пневмоцилиндр с установленной в нем манжетой.
Пневмоцилиндр состоит из эластичной манжеты 1, установленной между внутренней стенкой цилиндра 2 и поршнем 8. Манжета выполнена S-образной формы с ножевыми краями 4, входящими в выполненные на цилиндре и поршне кольцевые V-образные канавки 5.
Ножевые края 4 заострены под углом 30—
70 с закруглением на острой кромке. Угол профиля V-образных канавок на 10 — 30 превышает угол заострения ножевого края. Ма5 териал манжеты — резина, могут быть использованы термопластические пластмассы.
При работе пневмоцилиндра рабочее давление преодолевает сопротивление, включая сопротивление от упругости манжеты 1. Matt10 жета растягивается, ее высота увеличивается.
Заостренные края поворачиваются в V-образных канавках. Это обеспечивает значительный ход штока и малый износ манжеты, которая может работать без скольжения.
Предмет изобретения
Уплотнение пневмоцилиндра с малым ходом эластичной манжетой, установленной между внутренней стенкой цилиндра и поршнем, 20 отличающееся тем, что, с целью улучшения центровки и упрощения конструкции, эластичная манжета выполнена S-образной формы с ножевыми краями, входящими в выполненные на цилиндре и поршне кольцевые V-образные
25 канавки, угол раскрытия которых больше угла ножевых краев манжеты.
