Реферат

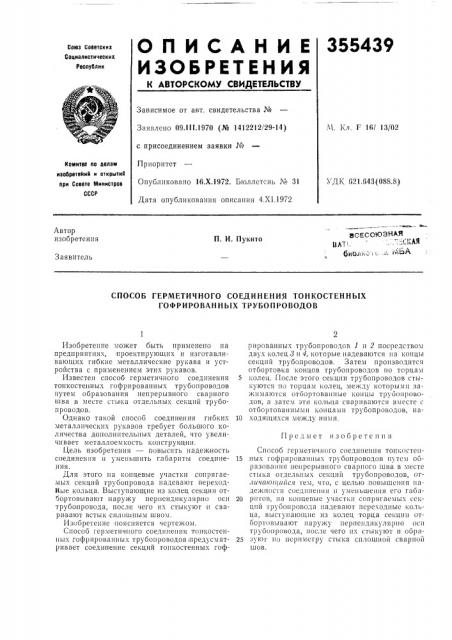

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. Г 16! 13/02

Заявлено 09.111.1970 (№ 1412212/29-14) с присоединением заявки №

Приоритет

Опубликовано 16.Х,1972. В1оллетснь ¹ 31

Дата опубликования описания 4 Х1.1972 комитет оо делом изоСретейнй и открытии лри Совете Министров

СССР

УДК 621.643(088,8) Автор изобретения

П. И. Пукито

Заявитель

СПОСОБ ГЕРМЕТИЧНОГО СОЕДИНЕНИЯ ТОНКОСТЕННЫХ

ГОФРИРОВАННЫХ ТРУБОПРОВОДОВ

Предмет изобретения

Изобретение может быть применено на предприятиях, проектирующих и изготавливающих гибкие металлические рукава и устройства с применением этих рукавов.

Известен способ герметичного соединения тонкостенных гофрированных трубопроводов путем образования непрерывного сварного шва в месте стью(а отдельных секций трубопроводов.

Однако такой способ соединения гибких металлических рукавов требует большого количества дополнительных деталей, что увеличивает металлоемкость конструкции.

Цель изобретения — повысить надежность соединения и уменьшить габариты соединения.

Для этого па концевые участки сопрягаемых секций трубопровода надевают переходИые кольца. Выступающие из колец секции отбортовывают наружу перпендикулярно осн трубопровода, после чего их стыкуют ц сваривают встык сплошным швом.

Изобретение поясняется чертежом.

Способ герметичного соединения тонкостенных гофрированных трубопроводов предусматривает соединение секций тонкостенных гофрированпых трубопроводов 1 и 2 посредством двух колец 8 и 4, которые надеваются на концы секций трубопроводов. Затем производится отбортовка концов трубопроводов по торцам

5 колец. После этого секции трубопроводов стыкуются Ilo торцам колец, между которыми за.

И(НМ3101 СЯ OTOOPTOBB IIII LIP 1:.ОНЦЫ TPi OOII POBOдов, 3 затем эти кол ьца cB3pllB310Tcя Вместе с отбортованнымп концамн трубопроводов, на10 ходящихся между ними.

Способ герметичного соед1шенпя тонкостен15 ных гофрнрова1шых трубопроводов путем обp3soB3ll1lsl непрерывного сварного шва в месте стыка отдельных секций трубопроводов, отлича1о ц1ися тем, что, с целью повышения надежности соединения и уменьшения его габа20 plIToB, 113 :.онцевые участки сон р11га(.мых секций Тр oollpoBoда надевают переходные кольца, выступающие из колец торца секцш1 отбортовыиают наружу перпендикулярно осп труoollpoBo+3, после чего пх стыкуют и обра25 зу1от по периметру стыка сплошной сварной шов.

355439

Редактор Г. Кузьмина

Заказ 3667/13 Изд. № !522 Тираж 406 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель 3. Зеленина

Текрсд T. Курилко

Корректоры: T. Гревцова и T. Медведева
