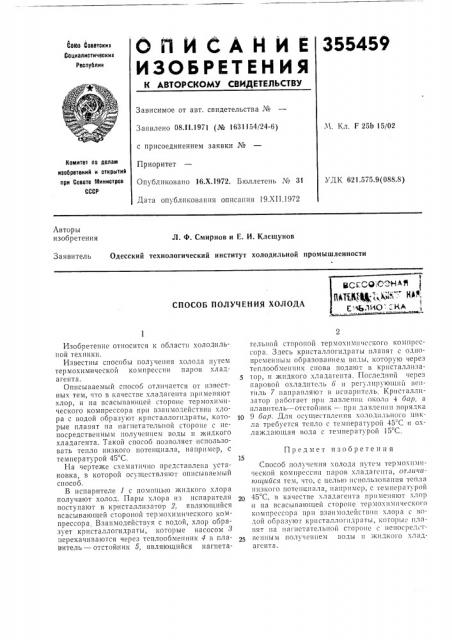

О Л И С А Й Й Е 355459
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
СОЮЗ СОЕЕтеких
Социалистических
Реопублин
Зависимое от авт. свидетельства №
Заявлено 08.II.1971 (Щ 1631154/24-6) с присоединением заявки №
Приоритет
Опубликоваио 16.Х.1972. Бюллетеиь № 31
Дата опубликования описания 19.XII.1972
М. Кл. F 25Ь 15/02
Комитет по делам изобретений и открытий при Совете Министрое
СССР
УДК 621.575.9(088.8) Авторы изобретения
Л. Ф. Смирнов и Е. И. Клещуиов
Одесский технологический институт холодильной промышленности
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ХОЛОДА
Изобретение относится к области холодильиой техники.
Известны способы получения холода путем термохимической компрессии паров хладагента.
Описываемый способ отличается от известиых тем, что в качестве хладагеита применяют хлор, и иа всасывающей стороне термохимического компрессора при взаимодействии хлора с водой образуют кристаллогидраты, которые плавят иа иагиетательиой стороне с иепосредственным получением воды и жидкого хладагеита. Такой способ позволяет использовать тепло низкого потенциала, например, с температурой 45 С.
На чертеже схематично представлеиа устаиовка, в которой осуществляют описываемый способ, В испарителе 1 с помощью жидкого хлора получают холод. Пары хлора из испарителя поступают в кристаллизатор 2, являющийся всасывающей стороиои термохимического компрессора, Взаимодействуя с водой, хлор образует кристаллогидраты, которые насосом 8 перекачиваются через теплообмеииик 4 в плавитель — отстойник 5, являющийся иагиетательной стороной термохимичсского компрессора. Здесь кристаллогидраты плавят с одноврсмеииым образованием воды, которую через теплообмеииик снова подают в кристаллиза5 тор, и жидкого хладагеита. Последиий через паровой охладитель 6 и регулирующий «еитиль 7 направляют «испаритсль, Кристаллизатор работает при давлении около 4 бар, а плавитель — отстойник — при давлении порядка
1О 9 бар. Для осуществления холоди I«IIoro цикла требуется тепло с температурой 45 C и охлаждающая вода с температурой 15 С, Предмет изобретения
Способ получеиия холода путем термохимической компрессии паров хладагеита, отличаю!цийся тем, что, с целью исиользо«аиия тепла низкого потенциала, например, с температурой
45 С, в качестве iëaдагс!гга примсияют хлор и иа всасывающей стороне термохимического компрессора при взаимодействии хлора с «одой ооразу!От кристаллоги;!раты, кото1зые и la«ят иа иагиетательиой стороне с иепосредст«еииым получением воды и жидкого v laëareíTà
Редактор Н. Вирко
Заказ 3936!14 Изд, № 1590 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская аб., д. 4/5
Ти пографи я, пр. Са и у иова, 2
Составитель Р. Данилов
Техред А. Евдопов даассоп
Корректоры: М. Коробова и Л. Корогод
