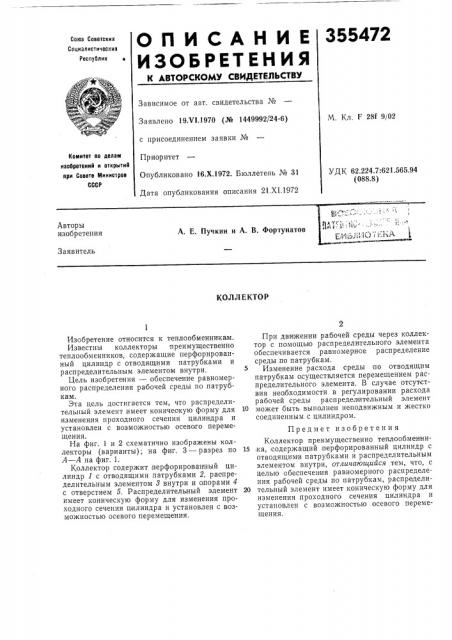

355472

ОПИСАНИЕ

ИЗО6РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19Х1.1970 (№ 1449992 24-6) с присоединением заявки №

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 21.XI.1972

М Кл F 28f 9/02

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 62.224.7:621.565 94 (088.8) Авторы изобретения

А. E. Пучкин и А. В. Фортунатов

Заявитель

КОЛЛ ЕКТОР

Изобретение относится к теплообменникам.

Известны коллекторы преимущественно теплообменников, содержащие перфорированный цилиндр с отводящими патрубками и распределительным элементом внутри.

Цель изобретения — обеспечение равномерного распределения рабочей среды по патрубкам.

Эта цель достигается тем, что распределительный элемент имеет коническую форму для изменения проходного сечения цилиндра и установлен с возможностью осевого перемещения.

На фиг. 1 и 2 схематично изображены коллекторы (варианты); на фиг. 3 — разрез по

А — А на фиг. 1.

Коллектор содержит перфорированный цилиндр 1 с отводящими патрубками 2, распределительным элементом 8 внутри и опорами 4 с отверстием 5. Распределительный элемент имеет коническую форму для изменения проходного сечения цилиндра и установлен с возможностью осевого перемещения.

При движении рабочей среды через коллектор с помощью распределительного элемента обеспечивается равномерное распределение среды по патрубкам.

Изменение расхода среды по отводящим патрубкам осуществляется перемещением распределительного элемента. В случае отсутствия необходимости в регулировании расхода рабочей среды распределительный элемент

10 может быть выполнен неподвижным и жестко соединенным с цилиндром.

Предмет изобретения

Коллектор преимущественно теплообменни15 ка, содержащий перфорированный цилиндр с отводящими патрубками и распределительным элементом внутри, отличающийся тем, что, с целью обеспечения равномерного распределения рабочей среды по патрубкам, распредели20 тельный элемент имеет коническую форму для изменения проходного сечения цилиндра и установлен с возможностью осевого перемещения.

355472

А -А

9uz, 3

Фиг. f
