Реферат

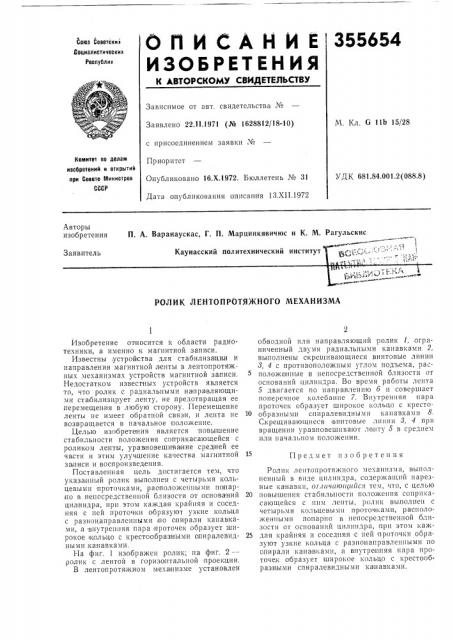

0 Л И С А H И Е 355654

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ бова боеетскит

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. 6 lib 15/28

Заявлено 22.11.1971 (№ 1628812/18-10) с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 13.XI I.1972

УДК 681.84,001.2(088 8) Авторы изобретения

П. А. Варанаускас, Г. П. Марцинкявичюс и К. М. Рагульскис

Каунасский политехнический институт

Заявитель

;(РОЛИК ЛЕНТОПРОТЯЖНОГО МЕХАНИЗМА

Предмет изобретения

Изобретение относится к области радио. техники, а именно к магнитной записи.

Известны,устройства для стабилизации и направления магнитной ленты в лентопротяжных механизмах устройств магнитной записи.

Недостатком известных устройств является то, что ролик с радиальными направляющими стабилизирует ленту, не предотвращая ее перемещения в любую сторону. Перемещение ленты не имеет обратной связи, и лента не возвращается в начальное положение.

Целью изобретения является повышение стабильности положения соприкасающейся с роликом ленты, уравновешива ние сред ней ее части и этим улучшение качества магнитной записи и воспроизведения.

Поставленная цель достигается тем, что указанный ролик выполнен с четырьмя кольцевыми проточками, расположенными попарно в непосредственной близости от оснований цилиндра, при этом каждая крайняя и соседняя с ней проточки образуют узкие кольца с разнонаправленными iH0 спирали канавками, а внутренняя пара проточек образует широкое il(ioJIbllo с крестообразными спиралевиднымии .канавками.

На фиг, 1 изображен ролик; па фиг. 2— ролик с лентой в горизордтальной проекции.

В лентопротяжном механизме установлен ооводной или направляющий ролик 1, ограниченный двумя радиальными канавками 2, выполнены скрешивающиеся винтовые линии

8, 4 с противоположным углом подъема, расположектные в непосредственной близости от оснований цилиндра. Во время работы лента

5 двигается по направлению 6 и совершает поперечное колебание 7. Внутренняя пара

IlpoToRpK образх pT IUHpol op I 0 IblIQ c кресто10 образными спиралевидными канавками В.

Скрещивающиеся винтовые линии 3, 4 при вращении уравновешивают ленту 5 в среднем или начальном положении.

Ролик лентопротяжного механизма, выпо I пенный в виде цилиндра, содержащий нарезные канавки, огличаюп1пйся тем, что, с целью

20 повышения стабильности положения соприкасающейся с HIlu ленты, ролик выполнен с четырьмя кольцевымп проточками, расположенными попарно в непосредственной .близости от оснований цилиндра, прн этом каж25 дая крайняя и соседняя с ней проточки образуют узкие кольца с разнонаправленными по спирали канавками, а внутренняя пара проточек 06p33) pT широкое кольцо с IlpBcT006разными спиралевидными канавками.
