ЩТЩЯф." е Ц 1тт1 тigg бйбметека МЕД

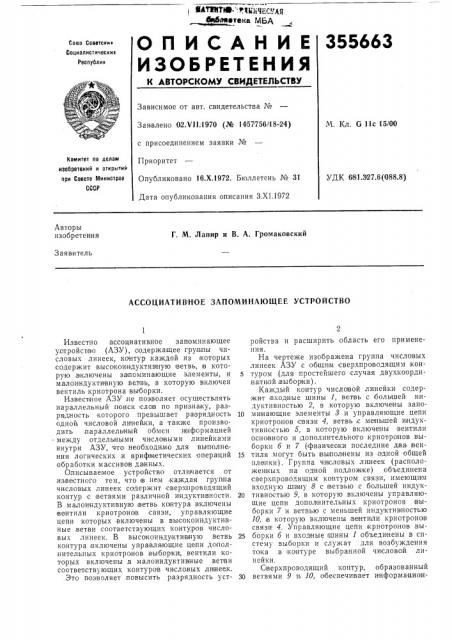

О П И С А Н И Е 355663

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз Соеетскив

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено О2.Ч11 1970 (№ 1457756/18-24) с присоединением заявки №

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания З.XI.1972

М, Кл. G 11с 15/ОО

Комитет по делам изобретений и открытий пРН 0O8eIe MHHNcTP0B

СССР

УДК 681.327.6(I088.8) Авторы изобретен:ия

Г, М. Лапир и В. А. Громаковский

Заявитель

АССОЦИАТИВ НОЕ ЗАПОМИ НАЮЩЕЕ УСТРОЙСТВО

Известно ассоциативное запоминающее устройст во (АЗУ), содержащее группы числовых линеек, контур, каждой из которых содержит высокоиндуктив ную ветвь, IB которую,включены за|поминающие элементы, и малои ндукти вную ветвь, в которую включен вентиль криотрона выборки.

Известное АЗУ,не позволяет осуществлять параллельный поиск слоев по признаку, разрядность которого превышает разрядность одной число|вой линейки, а также производить .параллельный обмен и нформацией

- между отдельными число|выми линейками внутри АЗУ, что необходимо для выполнения логических .и арифм етических операций обработки MBccHBQIB данных.

Описываемое устройство отли чается от известного тем, что в нем каждая группа числовых линеек содержит сверхпроводящий контур с ветвями различной индуктивности.

В малои ндуктивную ветвь ко нтура включены вентили криотроно в связи, управляющие цепи которых включены в высокоиндуктивные,ветви соответствующих контуров числоBbIx линеек. В высо коиндуктив ную ветвь контура включены управляющие цепи дополнительных криотронов выборки;, вентили которых включены .в малоиндуктивные вет ви соответствующих контуров числовых aHIHee«.

Это позволяет .повысить разрядность устройства и расширить область его применения.

На чертеже изображена группа числовых линеек АЗУ с общи м сверхпроводящим KQH5 туром (для простейшего случая двухкоординатной выбор ки).

Каждый контур число вой линейки содержит входные шины 1, ветвь с болышей индуктивностью 2, в которую включены запо10 ми нающие элементы 3 и управляющие цепи криотронов связи 4, ветвь с меньшей и ндуктивнсстью 5, в которую включены вентили основного и дополнительного .криотронов выборки б и 7 (физически последние два вен15 тиля,могут быть вы пол иены из одной общей пленки). Группа чи словых линеек (расположенных на одной подложке) объединена сверхпроводящим контуром связи, имеющи м входную,щи ну 8 с ветвью с большей индук20 тивностыю 9, в которую включены управляющие цепи дополнительных криотронов выборки 7 и ветвью с меньшей индуктив ностью

10, в которую включены вентили криотронов связи 4. Управляющие цепи IKpHQTpoHQB вы25 борки б и входные,шины 1 объединены в систему выборки и служат для возбуждения тока в контуре выбранной числовой линейки.

С верхпроводящий контур, образованный

30 ветвями 9 и, 10, о беспечивает и нформацио н355663

Составитель В. Рудаков

Техред А. Камышникова

Корректоры: Т. Миронова и T. Медведева

Редактор Л. Утехина

Заказ 3666/1 Изд. № 152! Тираж 406 Подписное

ЦНИЙПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2 ную связь между числовыми линейками внутри группы.

АЗУ работает следующим образом.

Ток в ко нтуре каждой числовой линейки можно возбудить двумя, способами: либо пода вая ток одновременно на входные шины 1 и 11 (как в изве,стно1м АЗУ), либо толь ко на входную ши ну 1. В последнем случае ток:в линейке будет возбужден толь ко, если в вепви 9 контура течет ток. Ток в сверхпро водящем контуре, можно переключить в ветвь

9, возбудив предварительно обычным способом какую-либо из ли1неек группы и подавая ток .на входную шину 8 за счет переключения соот1ветствующего криотрона. 4. Таким образом, возбуждение одной числовой линейки может быть переда но в любые другие внутри группы.

Это позволяет, 1в частности осуществлять в АЗУ поиск по признакам, разрядность которых превышает разрядность одной линейки не более, чем 1в Р раз (тде Р— число линеек в одной группе), т. е. использовать

«длинные» ассоциативные слова, записанные последователыно в нескольких числовых линейках. Кроме того, во змож на передача HiHформаци|и последовательно по разрядам из одной числовой линейки в другие внутри групп, а также осуществление не которых логических операций при этой передаче. Эти свойства, представляют особую ценность в

АЗУ, ис пользуемых в качестве параллель5 ных процессоров.

Предмет изобретения

Ассоциативное запоминающее устройство, содержащее группы числовых линеек, кон10 тур каждой из,которых содержит высокоиндукти1вную ветвь, в,которую включены запоминающие элементы, и малоиндуктивную ветвь, в которую включен вентиль криотро.на .выборки, отличающееся тем, что,,с цель ю

15 .повышения разрядности устройст ва и расширения области его при1менения, каждая группа числовых линеек содержит сверхпроводящий контур с ветвями различной. индукTHIBkIGcTH, в малоиндуктивную ветвь контура

20 включе ны вентили криотроно1в связи, управляющие цепи которых включены в высокоиндукти1вные ветви соответствующих контуров числовых линеек, в высокоиндуктивную ветвь .контура включены управляющие, цепи

25 дополнительных криотроно в выборки, вентили которых включеиы в малоиндуктивные ветви соответству1ощих контуров числовых линеек.
