Реферат



355714

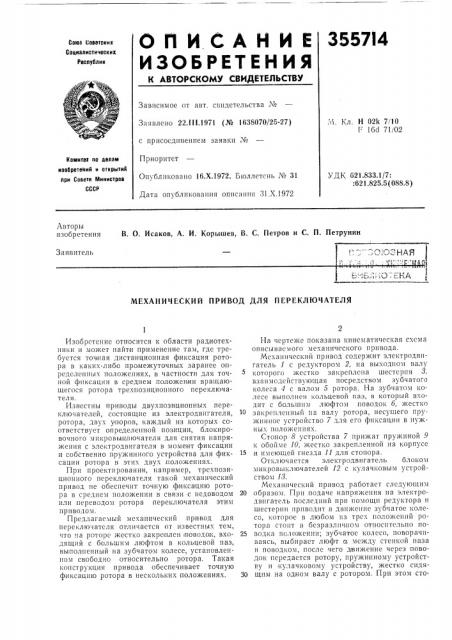

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Солта советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22. l I 1.1971 (№ 1638070/25-27) Кл. Н 02k 7/10

Г 16d 71102 с присоединением заявки №

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Комитет по делам иаобретеиий и открытий при Совете Министров

СССР

УДК 621.833.1/7:

:621.825.5(088.8) Дата опубликования описания 31.Х.1972

Авторы изобретения

В. О. Исаков, А. И. Корышев, В. С. Петров и С. П, Петрунин

Заявитель

МЕХАНИЧЕСКИЙ ПРИВОД ДЛЯ ПЕРЕКЛЮЧАТЕЛЯ

Изобретение относится к области радиотехники и может найти применение там, где требуется точная дистанционная фиксация ротора в каких-либо промежуточных заранее определенных положениях, в частности для точной фиксации в среднем поло>кении вращающегося ротора трехпозиционного переключателя.

Известны приводы двухпозиционных .переключателей, состоящие из электродвигателя, ротора, двух упоров, каждый из которых соответствует определенной позиции, блокировочного мнкровыключателя для снятия напряжения с электродвигателя в момент фиксации и собственно пружинного устройства для фиксации ротора в этих двух положениях.

При проектировании, например, трехпозиционного переключателя такой механический привод не обеспечит точную фиксацию ротора в среднем положении в связи с недоводом или переводом ротора переключателя этим приводом.

Предлагаемый механический привод для переключателя отличается от известных тем, что на роторе жестко закреплен поводок, входящий с большим люфтом в кольцевой паз, выполненный на зубчатом колесе, установленном свободно относительно ротора, Такая конструкция привода обеспечивает точную фиксацию ротора в нескольких положениях.

На чертеже показана кинсматическая схема описываемого механического привода.

Механический привод содержит электродвигатель 1 с редуктором 2, на выходном валу которого жестко закреплена шестерня 3, взаимодействующая посредством зубчатого

K o JI B c 3 4 с в а л о и О p o To p 2, H 3 з 1. б ч а т о м K олесе выполнен кольцевой паз, в который входит с большим люфтом поводок 6, жестко

10 закрепленный на валу ротора, несущего пружинное устройство 7 для его фиксации в нужных положениях.

Стопор 8 устройства 7 прижат пружиной 9 к обойме 10, жестко закрепленной на корпусе

15,и имеющей гнезда 11 для стопора.

Отключается электродвигатель блоком микровыключателей 12 с кулачковым устройством 13.

Механический привод работает следующим

20 образом. При подаче напряжения»а электродвигатель последний прп помощи редуктора и шестерни приводит .в движение зубчатое колеcG) которое в любом нз трех положений ротора стоит в безразличном относительно по25 водка положении; зубчатос колесо, поворачиваясь, выбираст люфт и между стенкой паза и поводком, после чего дневи>кение через поводок передается роторч, пружинному устройству и кулачковому устройству, жестко сидя30 щим на одежном валу с ротором. При этом сто355714

Предмет изобретения

Составитель В. !Иафтер

Редактор Л. Жаворонкова Техрсд A. Камышиикова

Корректор Е. Усова

Заказ З654/10 Изд. № 1495 Тираж 406 Подиисиое

LIIIIIIllIII Комитета ио делам изобретений и открытий ири Совете Министров СССР

Москва, Ж-35, Раушская иаб., д. 4 5

Типография, ир. Сапунова, 2 пор наклонными стенками гнезда сжимает пружину и выходит на горизонтальный (в развертке) участок обоймы, Ротор пов орачивается электродвигателем до тех пор, пока под воздействием сжатой пружины стопор нс начнет скользи Гь !10 il131

В 31 QT 71011!е!!т при IIoMo!III! I<) лачкового ройства срабатывает соответствующий микроВыключатель, и электродВигатсль редуктора обесточпвается.

Дальнейший поворот ротора происходит под воздействием момента 0 f сжатой пру>кипы, причем стопор, попадая в центр гнезда, точно фиксирует ротор в этом лоло>кении, В<гзможlIîñòü, поворота ротора под действием сжатой пружины определяется тем, что па валу ро70ра имеется поводковое устройство с большим люфтом, которое позволяет в пределах угла сс аВтом атпчески p33phIBBTb кипе матическу10 цепь ротора с редуктором и самостоятельно фиксироваться стопору в гнезде и таким образом фиксировать ротор, Люфт должен быть таким, чтобы поводок, обогнав колесо, не уперся в другую сторону паза. После фиксации ротора колесо может некогорое время (инерция, выбег .двигателя и т. д.) поворачиваться, по в соприкосновение с поводком пе приходит и фиксацию ротора нс изменяст.

5 Точпосл ь Иксац!!!! ро7 ора таким приводом зависит только от точности изготовления конс T p ) I< ö è H и н е 3 а В и с ит 0 т к л и м а т и ч е с к и х, В и Орацпонпых и прочих условий.

Механический привод для переключателя, снабженный устройством для фиксации ротора С бЛОКОМ МИКрОВЫКЛЮЧатЕЛЕй ен СОдЕр>Ка15 щий электродвигатель с редуктором, па вых 0 д и О м В а л у l< o T o p o I ж с с т к 0 3 а и р с 1! л с н а I п остерия, взаимодействующая посредством зацепляющегося с лей зубчатого колеса с валом ротора, отлича1ощий!ся тем, что, с цсль1о обес20 печения точности фиксации ротора в Ilcскольких положениях, па последнем жестко зак!рсплсн поводок, входящий с большим люфтом в кольцевой паз, выполненный иа зубчатом колесе, установленном свободно относительн

25 ротора.
