Устройство для фиксации выдвижных блоков радиоаппаратуры
Иллюстрации
Реферат
е

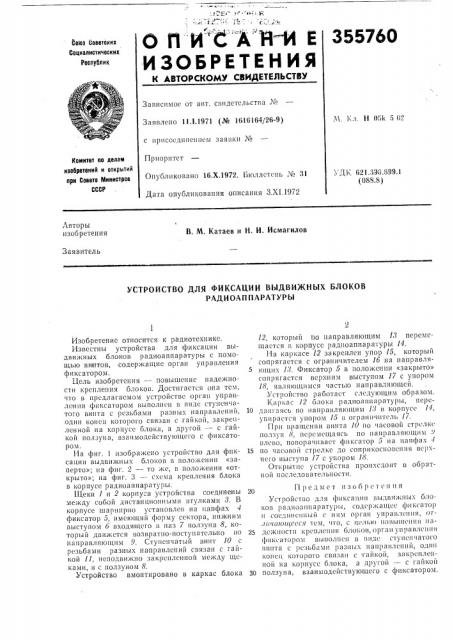

0ДИ СAЯ Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Со)оз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 11.!.1971 (№ 1616164/26-9) М, К,л. Н О»)(S 62 с прпсосдппснпсм заявки №
Приоритет
Опубликовано 16,Х.1972, Бюллетень ¹ 31
Дата опубликования описания 3.Х1.1972
Комитет по делам изОбретений и открытий при Совете Министров
СССР
УДК 621.396.699.1 (OSS.8) Авторы изобретения
В. М, Катаев и И. И. Исмагилов
Заявитель
УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ВЫДВИ)КНЫХ БЛОКОВ
РАДИОАП ПАРАТУРЫ
Изобретение относится к радиотехнике.
Известны устройства для !фиксации выдвижных блоков радиоаппаратуры с помощью ви1нтов,,содержащие орган управления ф и кс а тором.
Цель изобретения — повышение надежности крепления блоков. Достигается она тем, ITo в предлагаемом устройстве орган управления фиксатором выполи(ll в виде ступенчатого винта с рсзьбами разных направлений, один конец которого связан с гайкой, закрепленной на корпусе блока, а другой — с гайкой ползуна, взаимодействующего с фиксатором.
)-13 фиг. ) изображено устройство для фиксации выдви>кных блоков в положении «заперто»; на фиг, 2 — то жс, в положении «открыто»; на фиг. 3 — - схема крепления блока в корпусе радиоаппаратуры.
1цеки 1 и 2 корпуса устройства соединены между собой дистанционными втулками 3. В корпусе шарнирно установлен на цапфах 4 фиксатор 5, имен>щий форму сектора, ни>кним выступом б входящего в паз 7 ползуна 8, который движется возвратно-поступательно по направляющим 9. Ступенчатый винт 10 с резьбами разных направлений связан с гайкой 11, неподвижно закрепленной между щеками, li с ползуном 8.
Устройство вмонтировано в каркас блока
12, который по направляющим 13 перемещается в корпусе радиоаппаратуры 14.
Il3 каркасе 12 закреплен упор 15, который сопрягается с ограничителем 1б на направля! ощIIY 13. Фиксатор 5 в положении «закрыто» сопрягастся верхним выступом 17 с упором
18, являющимся частью направля!ощсй, Устройство работает следующим образом.
K3ркас 12 блока радиоаппаратуры, пере10 двнГаясь Ilo нап)>авляюlцим 13 I3 ко)3пусс 14, упирается упором 15 v, ограничитель 1/.
Прп вращении винта 10 Но часовоп стрслк( ползун 8, перемещаясь по направляющим влево, поворачивает фиксатор 5 на цапфах -1
15 по часовой стрелке до соприкосноьснпя вс)>хнего выступа 17 с упором 18.
Открытие устройства проихсдоит в обратной после.(овательностп, Предмет изс брет(нпя
Устройство для фпксацlili выд!3пжных блоков радиоаппаратуры, содержащее фиксатор !
1 (Ос,>!и псин!>1 и с н их(0)3Ган упр>1 в. 1сн и я, 0ТлII>Iàiîlöi I.ñÿ тем, ITo, с IL(ëüiO повышения на25 дс>!(ности крепления блоков, орг311 управлсн1гя фиксатором выполнен в ьч1дс ступенчатого винта с рсзьбамп разных направлений, один
I(03 0!(кото)30ГО связ311 с Г3й кой, за крспл(I!ной на корпусе блока, а другой — с гайкой
30 ползуна, взаимодействующего с фиксатором, Фиг 1
Фиг 2
Фиг. 3
Редактор В. Федотов
Заказ 366l/18 Изд. Л 1536 Тира>к 406 П ол пи си (и
ЦНИИПИ Комитета по делан изобретений и открытий прп Сопсгс Мипистроп СССР
Москва, Ж-35, Раушскаи и: б>, л. 4>5
Типографии, пр. Сапунова, 2
Составитель Е. Куликов
Техред А. Камышникова
Корректоры: Л. Новожилова и T. Миронова
