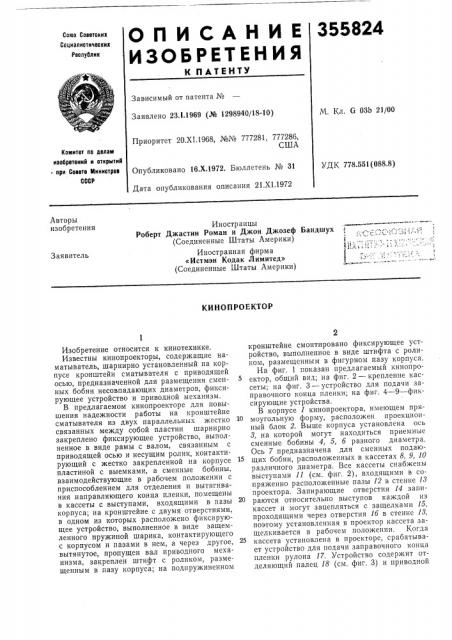

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Ссевтскик

Социалистических

Республик

Зависимый от патента №

М. Кл. G 03Ь 21/00

Заявлено 23.1.1969 (№ 1298940/18-10) Приоритет 20.XI.1968, №№ 777281, 777286, США

Комитет по делам иаобретеиий и открытий. при Совете Министров

СССР

УДК 778.551 (088,8) Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 21.XI.1972

Авторы изобретения

Иностранцы

Роберт Джастин Роман и Джон Джозеф (Соединенные Штаты Америки) Иностранная фирма

«Истмэн Кодак Лимитед» (Соединенные Штаты Америки) Бандшух

11; i,:„ °,"

1" -, (l

Заявитель

КИНОПРОЕКТОР

Изобретение относится к кинотехнике.

Известны кинопроекторы, содержащие наматыватель, шарнирно установленный на корпусе кронштейн с маты вателя с приводящей осью, предназначенной для размещения смен- 5 ных бобин несовпадающих диаметров, фиксирующее устройство и приводной механизм.

В предлагаемом кинопроекторе для повышения надежности работы на кронштейне сматывателя из двух параллельных жестко 10 связанных между собой пластин шарнирно закреплено фиксирующее устройство, выполненное в виде рамы с валом, связанным с приводящей осью и несущим ролик, контактирующий с жестко закрепленной на корпусе 15 пластиной с выемками, а сменные бобины, взаимодействующие в рабочем положении с приспособлением для отделения и вытягивания направляющего конца пленки, помещены в кассеты с выступами, входящими в пазы корпуса; на кронштейне с двумя отверстиями, в одном из которых расположено фиксирующее устройство, выполненное в виде защемленного пружиной шарика, контактирующего с корпусом и пазами в нем, а через другое, вытянутое, пропущен вал приводного механизма, закреплен штифт с роликом, размещенным в пазу корпуса; на подпружиненном кронштейне смонтировано фиксирующее устройство, выполненное в виде штифта с роликом, размещенным В фигурном пазу корпуса.

На фиг. 1 показан предлагаемый кинопроектор, общий вид; на фиг. 2 — крепление кассеты; на фиг. 3 — устройство для подачи заправочного конца пленки; на фиг. 4 — 9 — фиксирующие устройства.

В корпусе 1 кинопроектора, имеющем прямоугольную форму, расположен проекционный блок 2. Выше корпуса установлена ось

3, на которой могут находиться приемные сменные бобины 4, 5, б разного диаметра.

Ось 7 предназначена для сменных подающих бобин, расположенных в кассетах 8, 9, 10 различного диаметра. Все кассеты снабжены выступами 11 (см. фиг. 2), входящими в сопряженно расположенные пазы 12 в стенке 13 проектора. Запирающие отверстия 14 запираются относительно выступов каждой из кассет и могут зацепляться с защелками 15, проходящими через отверстия 1б в стенке 13, поэтому установленная в проектор кассета защелкивается в рабочем положении. Когда кассета установлена в проекторе, срабатывает устройство для подачи заправочного конца пленки рулона 17. Устройство содержит отделяющий палец 18 (см. фиг. 3) и приводной

Ш824

3 механизм 19. В начале операции отделения и протягивания (направления) пленок отделяющий палец 18 перемещается из нерабочего положения (показано пунктирной линией) в рабочее, вследствие чего кончик пальца входит в зацепление с последним витком пленки на рулоне 17. Одновременно с этим приводной механизм 19 поворачивается против часовой стрелки относительно поддерживающего вала 20 из нерабочего положения (показано пунктирной линией) в рабочее, в результате чего указанный механизм зацепляется с внешним витком рулона. Далее заправочный конец ленты направляется в канал, откуда подается в лентопротяжный механизм (на фиг. не показано).

Ось 7 подающей бобины может устанавливаться в трех положениях в зависимости от емкости бобин. Она включает в себя (см. фиг. 4) патрон 21, присоединенный к концу вала 22, который поворачивается во вращающихся деталях 28 и 24, удерживаемых рамой 25 для поддержания оси. Рама 25 расположена на валу 26, который размещен между параллельными боковыми пластинами 27 и 28 кронштейна 29. Эти пластины жестко связаны между собой с помощью перемычки

30 и вала 81.

Контрвал 82 расположен между втулками

83 и 84 в пластинах 27 и 28 и вращается в стационарных буксах 85. Установочный рычаг 86, образующий единое целое с пластиной 28 кронштейна 29, проходит через щель

87 в вертикальной передней стенке 88 корпуса 1, обеспечивая таким образом средство для ручного поворота кронштейна 29 относительно контрвала 82 в различные угловые положения. Шкив 89 крепится на валу 22 и соединяется с помощью ленты 40 со шкивом, установленным на контрвале 82. На валу 22 вращается ролик 41. К этому валу прикреплена втулка 42. Шкив 48, связанный с приводным механизмом (на фиг. не показано), передает движение с помощью ленты 40 на ось 7 подающей бобины. Пластина 44 (см. фиг. 5) неподвижно удерживается на одной линии с роликом 41 винтами 45, завинченными в установочные штифты 46. На пластине выполнены выемки 47, 48 и 49, находящиеся на одной линии с тремя требуемыми положениями оси подающей кассеты. Ступица 50 ролика 41 имеет тот же радиус, что и выемки 47, 48 и

49, и зацепляется с поверхностью пластины

44, которая колеблется роликовым фланцем

51. Лента 40 изготовлена из резины или другого эластичного материала и поэтому упруго смещает ролик 41, находящийся против пластины 44, снабженной спиральной пружиной

52, натянутой между рамой 25 и кронштейном 29.

Если рычаг 86 перемещается в положение а, патрон 21 подающей кассеты поддерживается в положении приема ступицы бобины, находящейся в наименьшей (8) из трех кассет. При перемещении рычага 86 в положение

40 Я

4

b ролик 41 выходит из выемки 47 под действием сил натяжения ленты 40 и пружины 52 и попадает в выемку 48, фиксируя патрон подающей бобины в положении приема ступицы бобины кассеты 9 средней величины. Аналогично при передвижении рычага 86 в положение с ролик 41 западает в выемку 49 пластины 44, вследствие чего патрон 21 может принять и поддерживать наибольшую кассету 10.

Линия 58 иллюстрирует дуговое движение вала 26 относительно оси контрвала 82. Три рабочих положения патрона 21 не располагаются вдоль дуги, определяемой осью вращения кронштейна 29. Например, в зависимости от конфигурации поверхности 54 рабочие положения могут располагаться на прямой линии 55. Ось 7 (см. фиг. 6) двигается прямо к кронштейну 29. Соответственно ось 7 остается параллельной оси вращения кронштейна 29, определяемой контрвалом 82, в результате чего различные положения оси располагаются вдоль дуги, коаксиальной с осью вращения кронштейна.

Кронштейн 29 (см. фиг. 7 и 8) имеет вытянутую цепь 56, через которую проходит вал 82.

Для установки рычага 36 в одном из трех положений (а, в и с) на кронштейне 29 закреплен штифт 57, на котором вращается муфта 58, расположенная в пазу 59 в стенке проектора.

Поверхность паза 59 может иметь любую форму для направления кронштейна 29 по необходимому пути (например, дугу круга) .

Проектор может быть снабжен взаимозаменяемыми пластинами 60, имеющими различные направляющие пазы 59, вдоль которых перемещается вал 22. В кронштейне выполнено отверстие 61, в котором расположен шарик 62, защемленный пружиной 68. Диаметр шарика 62 меньше диаметра отверстия 61.

Однако ширина щели достаточна, чтобы осуществить зацепление шарика 62 со стенкой корпуса или с одним из пазов 64, 65 и бб в ней. Пазы имеют наклонные края, поэтому шарик перемещается через них, преодолевая упругое действие пружины 68, что позволяет осуществлять вращательное перемещение кронштейна 29 между положениями, определяемыми пазами. Когда кронштейн при перемещении попадает в положение, соответствующее одному из пазов, шарик 62 попадает в него под действием пружины 63 и удерживается там, запирая кронштейн в пазу до тех пор, пока к рычагу 86 не будет приложена дополнительная сила, достаточная для перемещения шарика 62 из соответствующего паза.

Когда рычаг 86 перемещается вверх, кронштейн 29 направляется вдоль прямой линии штифтом 57 и муфтой 58, расположенной в пазу 59. Так как вал 22 движется по такой же прямой линии, то кронштейн 29 поворачивается на валу 82, а также перемещается на валу

355824 в продольном направлении — из-за увеличения расстояния между валами 22 и 82.

На кронштейне закреплен штифт 57 с муфтой 58, расположенной в пазу 59, который имеет выемки б7, б8 и б9, ширина или диаметр которых несколько больше, чем диаметр муфты, вследствие чего муфта может свободно входить или выходить из выемки. Кронштейн прижат влево пружиной 70, прикрепленной к его ушку 71 и ушку 72, посредством чего муфта 58 прижимается в одной из выемок.

Предмет изобретения

1. Кинопроектор, содержащий наматыватель, шарнирно установленный на корпусе кронштейн сматывателя с приводящей осью, предназначенной для размещения сменных бобин несовпадающих диаметров, фиксирующее устройство и приводной механизм, отличающийся тем, что, с целью повышения надежности, на кронштейне сматывателя из двух параллельных жестко связанных между собой пластин шарнирно закреплено фиксирующее устройство, выполненное в виде рамы с валом, связанным с приводящей осью и несущим ролик, контактирующий с жестко закрепленной на корпусе пластиной с выемками, а сменные бобины, взаимодействующие в рабочем положении с приспособлением для отделения и вытягивания направляющего конца пленки, помещены в кассеты с выступами, входящими в пазы корпуса.

2. Кинопроектор по п. 1, отличающийся тем, что на кронштейне с двумя отверстиями, в одном из которых расположено фиксирующее устройство, выполненное в виде защемленного пружиной шарика, контактирующего с корпусом и пазами в нем, а через другое, вытянутое, пропущен вал приводного механизма, закреплен штифт с роликом, размещенным в пазу корпуса.

3. Кинопроектор по и. 1, отличающийся тем, что на подпружиненном кронштейне закреплено фиксирующее устройство, выполненное в виде штифта с роликом, размещенным в фигурном пазу корпуса, 355824
