Реферат



,!е

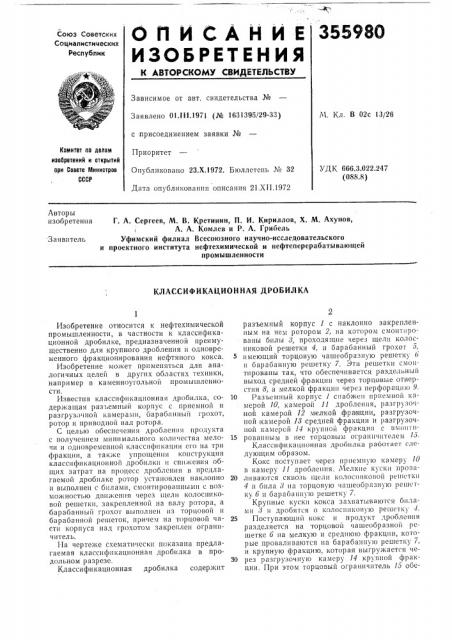

О Il И С А Н И Е 35598Î

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социаттистич еских

Республик

Зависимое от авт. свидетельства №

Заявлено 01.111.1971 (№ 1631395/29-33) с присоединением заявки №

Приоритет

Опубликовано 23.Х.1972. Бюллетень М 32

Дата опубликования описания 21.Х11.1972

М. Кл. В 02с 13/26

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 666.3.022.247 (088.8) Авторы изобретения

Г. А. Сергеев, М. В. Кретинин, П. И. Кириллов, Х. М. Ахунов, А. А. Комлев и P. А. Гриоель

Уфимский филиал Всесоюзного научно-исследовательского и проектного института нефтехимической и нефтеперерабатывающей промышленности

Заявитель

КЛАССИФИКАЦИОННАЯ ДРОБИЛКА

Изобретение относится к нефтехимическо>т промышленности, в частности к классификационной дробилке, предназначенной преимущественно для крупного дробления и одновременного фракционирования нефтяного кокса.

Изобретение может применяться для аналогичных целей в других областях техники, например в каменноугольной промышленности.

Известна классификационная дробилка, содержащая разъемный корпус с приемной н разгруз >чной камерами, барабяшняй грохот, ротор и приводной вал ротора.

С целью обеспечения дробления продукта с получением минимального количества мелочи и одновременной классификации с>х> на трн фракции, а также упрощения конструкции классификационной дробилки н снижения общих затрат на процесс дробления в предлагаемой дробилке ротор установлен наклонно н выполнен с бнлами, смонтированными с возможност! ю двн?кения через !цели колосниковой решетки, закрепленной на валу ротора, а барабанный грохот выполнен нз торцовой и барабанной решеток, причем на торцовой части корпуса над грохотом закреплен ограничитель.

Иа чертеже схематически показана предлагаемая классификационная дробилка в продольном разрезе.

Классификационная дробилка содержит разъемный корпус 1 с наклонно закрепленным на Hpм ротором 2, на котором смонтированы билы >, проходящие через щели колосниковой решетки 4, и барабанный грохот 6, имеющий торцовую чашеобразную решетку 6 и барабанную решетку 7. Эт!! решетки смонтированы так, что обеспечивается раздельный выход средней фракции через торцовые отверстия 8, а мелкой фракции через перфорацнк> 9.

10 Разъемный корпус 1 с>>аожен приемной камерой 10, камерой 11 дробления, разгрузочной камерой 12 мелкой .фракции„разгрузочной камерой И средней фракции и разгрузочной камерой 14 крупной фракции с Вмон!>!

15 ровянным в нее торцовым ограничителем 16

Классификационная дробилка работает следующим образом.

Кокс поступает через приемную камеру 1О в камеру 11 дробления. Мелкие куски про>>à20 ливан>тся сквозь щели колосннковой решетки

4 и била > на торцовую чяшеобрязную реше!ку 6 и барабанную решетку 7.

Крупные куски кокса захват>>в>>>отся билямн Л н дробятся о колосннковую решетку 4.

25 Поступающий кокс и продукт дробления разделяется на торцовой чашеобразной решетке 6 на мелкую и средшою фракции, которые проваливаются на барабанну>о решетку 7, и крупную фракцию, которая выгружается че30 рез разгрузочную камеру 14 крупной фракции. При этом торцовый ограничитель 16 обе355980

1г

Составитель Г. Студеиецкая

Техред А. Камышникова Корректоры: Л. Новожилова и А. Васильева

Редактор В. Блохина

Заказ 407313 Изд. № 1603 Тираж 406 Подписное

ЦИИИПИ Комитета по делам изобретений и открыгий при Сонете Мннпстроь СССР

Москва, 1К-35, Рахшская наб., д. 4)5

Типография, пр. Сапунова, 2 спечивает некоторый затор уносу мелкой и средней фракций с потоком воды.

Мелкая и средняя фракции разделя ются в потоке воды барабанной решеткой 7 на мелкую фракцию, выходящую через перфорацию

9 и разгрузочную камеру 12 легкой фракции, и среднюю фракцию, выгружаемую через торцовые отверстия 8 в разгрузочную камеру 18 средней фракции.

Предмет изобретения

Классификационная дробилка, содержащая разъемный корпус с приемной и разгрузочной камерами, барабанный грохот, ротор и приводной роторный вал, отличающаяся тем, что, с целью получения минимального количества мелочи и одновременной классификации его

5 на три фракции, упрощения конструкции, ротор установлен наклонно и выполнен с билами, смонтированными с возможностью движения через щели колосниковой решетки, закрепленной на валу ротора, а барабанный гро10 хот выполнен из торцовой и барабанной решеток, причем на торцовой части корпуса над грохотом закреплен ограничитель.
