Сварочная проволока

Сварочная проволока

Иллюстрации

Показать все

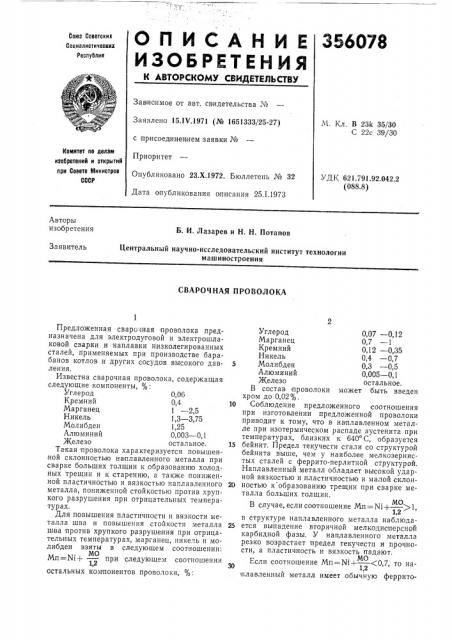

Реферат



О П И С А Н И Е ЗВЬО В

ИЗОБРЕТЕН ИД

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15.1Ч.1971 (№ 1651333/25-27) с присоединением заявтси №

Приоритет

Опубликовано 23.Х,1972. Бюллетень № 32

Дата опубликования описания 25.1.1973

М. Кл. В 23к 35/30

С 22с 39/30

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.791.92.042.2 (088,8) Авторы изобретения

Б. И. Лазарев и Н. Н. Потапов

Заявитель

Центральный научно-исследовательский институт технологии машиностроения

СВАРОЧНАЯ ПРОВОЛОКА

Предложенная сварочная проволока предназначена для электродуговой и электрошлаковой сварки и наплавки низколегированных сталей, применяемых при производстве барабанов котлов и других сосудов высокого давления.

Известна сварочная проволока, содержащая следующие компоненты, %:

Углерод 0,0б

Кремний 0,4

Марганец 1 — 2,5

Никель 1,3 — 3,75

Молибден 1,25

Алюминий 0,003 — 0,1

Железо остал ьн ое.

Такая проволока характеризуется повышенной склонностью наплавленного металла при сварке больших толщин к образованию холодных трещин и к старению, а также пониженной пластичностью и вязкостью наплавленного металла, пониженной стойкостью против хрупкого разрушения при отрицательных температурах.

Для повышения пластичности и вязкости металла шва и повышения стойкости металла шва против хрупкого разрушения при отрицательных температурах, марганец, никель и молибден взяты в следующем соотношении:

МО

Mn=Ni+ — при следующем соотношении

1,2 остальных компонентов проволоки, :

Углерод 0,07 — 0,12

Марганец 0,7 — 1

Кремний 0,12 — 0,35

Никель 0,4 — 0,7

5 Молибден 0,3 — 0,5

Алюминий 0,005 — 0,1

Железо остальное.

В состав проволоки может быть введен хром до 0,02%.

10 Соблюдение предложенного соотношения при изготовлении предложенной проволоки приводит к тому, что в наплавленном металле при изотермическом распаде аустенита при температурах, близких к 640 С, образуется

15 бейнит. Предел текучести стали со структурой бейнита выше, чем у наиболее мелкозернистых сталей с феррито-перлитной структурой.

Наплавлеиный металл обладает высокой ударной вязкостью и пластичностью и малой склон20 ностью к образованию трещин при сварке металла больших толщин.

МО

В случае, если соотношение Мп=%+ )1, 1,2 в структуре наплавленного металла наблюда25 ется выпадение вторичной мелкодисперсной карбидной фазы. У наплавленного металла резко возрастает предел текучести и прочности, а пластичность и вязкость падают.

МО

Если соотношение Mn=Ni+ <0,7, то на1,2 плавленный металл имеет обычную феррито356078

Составитель Т. Яровая

Техред 3. Тараненко

Корректоры: Т. Медведева и Л, Чуркина

Редактор К. Шанаурова

Заказ 54/4 Изд. № 1642 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 перлитную структуру с низким пределом текучести. Наплавленный металл обладает пониженной стойкостью против хрупкого разрушения при отрицательных температурах.

МО

В случае, если соотношение Mn=Ni+ — =

1,2

=0,7 — 1, наплавленный металл обладает высокой ударной вязкостью, пластичностью и малой склонностью к образованию трещин.

Введенный в состав проволоки алюминий оказывает большое положительное влияние на состав и форму окислов, сульфидов и субмикроскопических включений нитридов, способствующих измельчению структуры металла шва и повышение его пластических свойств.

Предмет изобретения

1. Сварочная проволока, преимущественно для сварки и наплавки низколегированных котельных сталей, содержащая углерод, марганец, кремний, никель, молибден, алюминий, железо, отличающаяся тем, что, с целью повышения пластичности и вязкости металла шва, а также повышения стойкости металла шва

5 против хрупкого разрушения при отрицательных температурах, марганец, никель и молибден взяты в следующем соотношении: Мп=

МО

= Ni+ при следующем соотношении

1,2

10 остальных компонентов проволоки, о/о .

Утлерод 0,07 — 0,12

Марганец 0,7 — 1

Кремний 0,12 — 0,35

Никель 0,4 — 0,7

15 Моли бден 0,3 — 0,5

Алюминий 0,005 — 0,1

Железо остальное.

2. Проволока по п, 1, отличающаяся тем, что, в ее состав может быть введен хром до

20 0 2о/о.
