Реферат

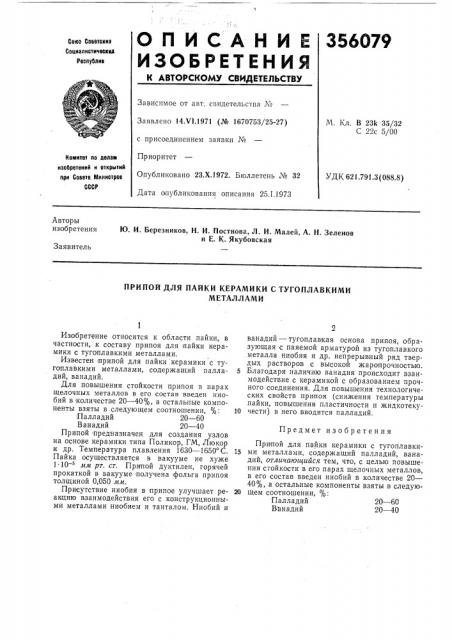

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советски»

Социалистически»

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

М. Кл. В 23k 35/32

С 22с 5/00

Заявлено 14.Ч1.1971 (№ 1670753/25-27) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете, Министров

СССР

Опубликовано 23.Х.1972. Бюллетень № 32

Дата опубликования описания 25.1.1973

УДК 621.791,3(088.8) Авторы изобретения

Ю. И. Березников, Н. И. Постнова, Л. И, Малей, А. Н; Зеленов и E. К. Якубовская

Заявитель

ПРИПОЙ ДЛЯ ПАЙКИ КЕРАМИКИ С ТУГОПЛАВКИМИ

МЕТАЛЛАМИ

Предмет изобретения

Изобретение относится к области пайки, в частности, к составу припоя для пайки керамики с тугоплавкими металлами.

Известен припой для пайки керамики с тугоплавкими металлами, содержащий палладий, ванадий.

Для повышения стойкости припоя в парах щелочных металлов в его состав введен ниобий в количестве 20 — 40%, а остальные компоненты взяты в следующем соотношении, %:

Палладий 20 — 60

Ванадий 20 — 40

Припой предназначен для создания узлов на основе керамики типа Поликор, ГМ, Люкор и др. Температура плавления 1630 — 1650 С.

Пайка осуществляется в вакууме не хуже

1 10 — з мм рт. ст. Припой дуктилен, горячей прокаткой в вакууме получена фольга припоя толщиной 0,050 мм.

Присутствие ниобия в припое улучшает реакцию взаимодействия его с конструкционными металлами ниобием и танталом. Ниобий и ванадий — тугоплавкая основа припоя, ооразующая с паяемой арматурой из тугоплавкого металла ниобия и др. непрерывный ряд твердых растворов с высокой жаропрочностью.

5 Благодаря наличию ванадия происходит взаимодействие с керамикой с образованием прочного соединения. Для повышения технологических свойств припоя (снижения температуры пайки, повышения пластичности и жидкотеку10 чести) в него вводится палладий, Припой для пайки керамики с тугоплавки15 ми металлами, содержащий палладий, ванадий, отличающийся тем, что, с целью повышения стойкости в его парах щелочных металлов, в его состав введен ниобий в количестве 20—

40%, а остальные компоненты взяты в следую20 щем соотношении, %: Палладий 20 — 60

Ванадий 20 — 40
