Реферат

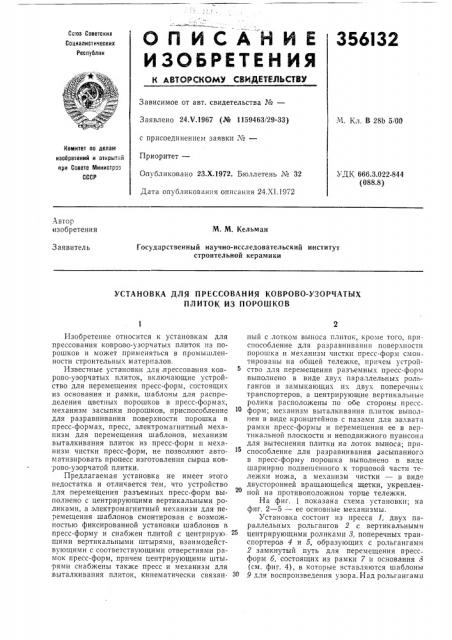

ОПИСАНИЕ 35

Со.аз Советских

6l32

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 24. т/.1967 (№ 1159463/29-33) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 23.Х,1972. Бюллетень ¹ 32

Дата опубликования описания 24.XI.1972

М. Кл. В 28Ь 5/00

Комитет по делам изобретениЙ и открытий при Совете Министров

СССР

УДК 666.3.022 844 (088.8) Автор изобретения

М. М. Кельман

Государственный научно-исследовательский институт строительной керамики

Заявитель

УСТАНОВКА ДЛЯ ПРЕССОВАНИЯ КОВРОВО-УЗОРЧАТЪ|Х

ПЛИТОК И3 ПОРОШКОВ

Изобретение относится к установкам для прессования коврово-узорчатых плиток нз порошков и может применяться в промышленности строительных материалов.

Известные установки для,прессова ния коврово-узорчатых плиток, включающие устройство для перемещения пресс-форм, состоящих из основания и рамки, шаблоны для распределения цветных порошков в пресс-формах, механизм засыпки порошков, приспособление для разравнивания поверхности порошка в пресс-формах, пресс, электромагнитный механизм для перемещения шаблонов, механизм выталкивания плиток из пресс-форм и механизм чистки пресс-форм, не позволяют автоматизировать процесс изготовления сырца ков:рово-узорчатой плитки.

Предлагаемая установка не имеет этого недостатка и отличается тем, что устройство для перемещения разъемных пресс-форм выполнено с центрирующими вертикальными роликами, а электромагнитный механизм для перемещения шаблонов смонтирован с возможностью фиксированной установки шаблонов в пресс-форму и снабжен плитой с центрирую- 25 щими вертикальными штырями, взаимодействующими с соответствующими отверстиями рамок пресс-форм, причем центрирующими шты рями снабжены также пресс и механизм для выталкивания плиток, кинематически связанный с лотком выноса плиток, кроме того, приспособление для разравнивания поверхности порошка и механизм чистки пресс-форм смонтированы на общей тележке, причем устройство для перемещения разъемных пресс-форм выполнено в виде двух параллельных рольгангов и замыкающих их двух поперечных транспортеров, а центрирующие вертикальны» ролики расположены по оое стороны прессформ; механизм выталкивания плиток выполнен в виде кронштейнов с пазами для захвата рамки пресс-формы и перемещения ее в вертикальной плоскости и неподвижного пуансона для вытеснения плитки на лоток выноса; приспособление для разравнивания засыпанного в пресс-форму порошка выполнено в виде шарнирно подвешенного к торцовой части тележки ножа, а механизм чистки — в виде двусторонней вращающейся щетки, укрепленной на противоположном торце тележки.

На фиг. 1 показана схема установки; на фиг. 2 — 5 — ее основные механизмы.

Установка состоит из пресса 1, двух параллельных рольгангов 2 с вертикальными центрирующими роликами 3, поперечных транспортеров 4 и 5, образующих с рольгангамн

2 замкнутый путь для перемещения прессформ б, состоящих из рамки 7 и основания 3 (см. фиг. 4), в которые вставляются шаблоны

9 для воспроизведения узора. Над рольгангамп

356132

15

25

2 расположены бункера 10 с тремя отделениями для цветных и одним для основного порошков под которыми установлены соответственно четыре механизма засыпки,11 (см. фиг. 1) порошков в пресс-формы. Механизмы засыпки состоят из неподвижно укрепленных дозаторов

12 (см. фиг. 2), имеющих окна (на чертеже не показаны), по форме и,размерам равные од ноцветной части рисунка, кареток 13, шиберов

14 и течек 15. Для перемещения шаблонов 9 смонтирован электромагнитный механизм 16 (см. фиг. 1), состоящий из подвешенного на тележке 17 (см. фиг. 3) электромагнита 18 с плитой 19, снабженной центрирующими штырями 20, На торце тележки 21 (см. фиг. 1, 4) шарнирно подвешено приспособление 22 для разравнивания поверхности порошка в прессформах б, на противоположном торце тележки установлен механизм 28 чистки прессформ, снабженный вращающейся двусторонней щеткой 24 с электродвигателем 25.

На рольганге 2 смонтирован механизм 26 (см. фиг. 1, 5) выталкивания плитки, состоящий из кронштейнов 27 (фиг. 5), неподвижного пуансона 28, коромысла 29 (фиг. 1), промежуточных шестерен 30 (фиг. 1) и устройства 81 с лотком 32 (см. фиг. 5) выноса плиток. Привод установки осуществлен от общего электродвигателя 88 через клиноременную передачу 34 и редуктор 85, кинематически связанный с валами 86 — 88, на которых смонтированы кулачковые механизмы 39 — 45. На станине установки смонтированы концевые вь:ключатели (на чертеже не показаны) и жест кие упоры 46 и 47.

В установке использован пресс 1 типа «Тюрингия» 610В, в который внесены конструктивные изменения, заключающиеся в том, что механизм засыпки порошка и выталкивания плиток демонтирован, а привод пресса снабжен электромагнитным устройством 48 для автоматической остановки пресса при перегрузках.

Установка работает следующим образом.

Кулачковые механизмы 40 и 41 проталкивают пресс-формы, направляемые центрирующими вертикальными роликами 8, на рольгангах 2 до упоров 4би47, поперечные транспортеры 4 и 5 перемещают пресс-формы с одного рольганга 2 на другой, чем достигаетсч поочередная подача пресс-форм на механизмы, выполняющие следующие технологические операции. а) Засыпка цветных и основного порош. ков. Каретки 18 механизма засыпкиll пз бункеров 10 отбирают порошки и заполняют ими окна дозаторов 12, а затем при открывании шиберов 14 порошки через течки 15 поступают в пресс-форму 6 с шаблоном 9. б) Извлечение и установка шаблонов. Электромагнитный механизм 16, управляемыи ку. лачками 89 и 48, извлекает шаблон 9 из заполненной пресс-формы 6 и устанавливает его

65 в очищенную пресс-форму 6, центрируя шаблон 9 с помощью штырей 20. в) Разравнивание поверхности порошка в пресс-формах и чистка форм. Укрепленное на торце тележки 21 приспособление 22, выполненное в виде шарнирно подвешенного ножа. совершает возвратно-поступательное движение и разравнивает поверхность порошка в прессформе б, а смонтированная на противоположном торце тележки 21 двусторонняя щетка 24 очищает рамку 7 и основание 8 пресс-формы б от налипшего порошка. г) Прессование плитки производится на прессе 1 обычным способом. д) Выталкивание и вынос плитки. Выталкивание плитки из пресс-формы б производи;ся пуансоном 28 при подъеме кронштейнов 27. поднимающих рамку 7 с отпрессованной плиткой. При этом плитка ложится на лоток 82 выноса, совершающий возвратно-поступательное движение, и передается на дальнейшую обработку.

Предмет изобретения

1. Установка для прессования ковровоузорчатых плиток из порошков, включающая устройство для перемещения разъемных пресс-форм, состоящих из основания и рамки, шаблоны для распределения цветных порошков в пресс-формах, механизм засыпки порошков, приспособление для разравнивания по верхности порошка в пресс-формах, пресс, электромагнитный механизм для перемещения шаблонов, механизм выталкивания плиток из пресс-форм и механизм чистки пресс-форм, отличающаяся тем, что, с целью автоматизации процесса изтотовления сырца ковровоузорчатой плитки, устройство для перемещения разъемных пресс-форм выполнено с центр ирующими вертикальными роликами, а электромагнитный механизм для перемещения шаблонов смонтирован с возможностью фиксированной установки шаблонов в пресс-форму и снабжен плитой с центрирующими вертикальными штырями, взаимодействующими с соответствующими отверстиями рамок прессформ, причем центрирующими штырями снабжены также пресс и механизм выталкивания плиток, кинематически связанный с лотком выноса плиток, кроме того, приспособление для разравнивания поверхности порошка и Ineханизм чистки пресс-форм смонтированы на общей тележке.

2. Установка по п. 1, отличающаяся тем, что устройство для перемещения разъемных пресс-форм выполнено в виде двух параллельных польгангoB и замыкающих их двух поперечных транспортеров, а центрирующие Вертикальчые ролики расположены по обе стороны пресс-форм.

3. Установка по п. 1, отличающаяся тем, что механизм выталкивания плиток выполнен в виде кронштейнов с пазами для захвата рамки пресс-формы и перемещения ее в вер

356132

45 тикальной плоскости и неподвижного пуансона для вытеснения плитки на лоток выноса.

4. Установка по п, 1, отличающаяся тем, что приспособление для разравнивания засыпанного в пресс-форму порошка выполнено в виде шарнирно подвешенного к торцовой час ти тележки ножа, а механизм чистки — в виде двусторонней вращающейся щетки, укрепленной на противоположном торце тележки.

356132

20 Э2 Э1.. 27
