Устройство для обандероливания коробов

Устройство для обандероливания коробов

Иллюстрации

Показать все

Реферат

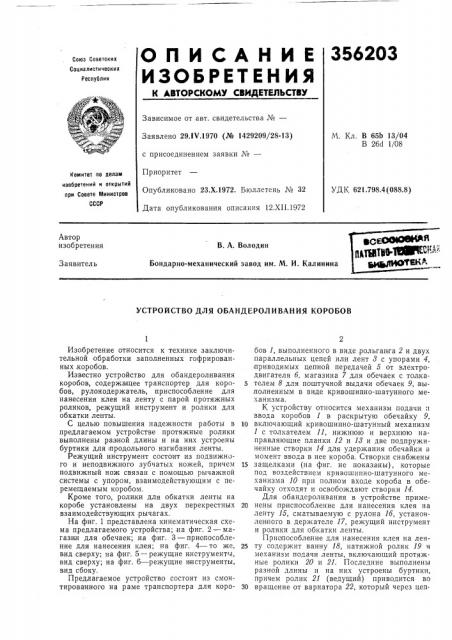

О П И С А Н И Е 356203

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 29.!Ч.1970 (№ 1429209/28-13) с присоединением заявки ¹â€”

Приоритет

Опубликовано 23.Х.1972. Бюллетень № 32

Дата опубликования описания 12.XII.1972

M. Кл. В 65Ь 13/04

В 26d 1/08

Комитет по делам изобретений и открытий при Совете ллииистров

СССР

УДК 621.798.4 (088.8) Автор изобретения

В. А. Володин

Бондарно-механический завод им. М, И. Калинина

Заявитель

УСТРОЙСТВО ДЛЯ ОБАНДЕРОЛИВАНИЯ КОРОБОВ

Изобретение относится к технике заключительной обработки заполненных гофрированных .коробов.

Известно устройство для обандероливания коробов, содержащее транспортер для коробов, рулон одержатель, приспособление для нанесения клея на ленту с парой протяжных роликов, режущий инструмент и ролики для обкатки ленты.

С целью повышения надежности работы в предлагаемом устройстве протяжные ролики выполнены разной длины и на них устроены буртики для продольного изгибания ленты.

Режущий инструмент состоит из подвижного и неподвижного зубчатых ножей, причем подвижный нож связан с помощью рычажной системы с упором, взаимодействующим с перемещаемым коробом, Кроме того, ролики для обкатки ленты на коробе установлены на двух перекрестных взаимодействую,щих,рычагах.

На фиг. 1 представлена кинематическая схема предлагаемого устройства;,на фиг. 2 — магазин для обечаек; на фиг. 3 — приспособление для нанесения клея; на фиг. 4 — то же, вид сверху; на фиг. 5 — режущие инструменты, вид сверху; на фиг. 6 — режущие и нструменты, вид сбоку.

Предлагаемое устройство состоит из смонтированного на раме транспортера для коробов 1, выполненного в виде,рольганга 2 и двух параллельных цепей или лент 8 с упорами 4, приводимых цепной передачей 5 от электродвигателя б, магазина 7 для обечаек с толкателем 8 для поштучной выдачи обечаек 9, вы,полненным в виде кривошипно-шатунного механизма.

К устройству относится механизм подачи и ввода коробов 1 в раскрытую обечайку 9, 10 включающий кривошипно-шатунный механизм

1 с толкателем 11, нижнюю и .верхнюю направляющие планки 12 и 18 и две подпружиненные створки 14 для удержания обечайки в момент ввода в нее короба. Створки снабжены

15 защелками (на фиг. не показаны), которые под воздействием кривошипно-шатунного механизма 10 при полном входе короба в обечайку отходят и освобождают створки 14.

Для обандероливания в устройстве приме20 иены приспособление для нанесения клея на ленту 15, сматываемую с рулона lб, установленного в держателе 17, режущий инструмент и ролики для обкатки ленты.

Приопособление для нанесения клея на лен25 ту содержит ванну 18, натяжной ролик 19 и механизм подачи ленты, включающий протяжные ролики 20 и 21. Последние выполнены разной длины и на них устроены буртики, причем ролик 21 (ведущий) приводится во

30 вращение от вариатора 22, который через цеп356203 ную передачу 28 со звездочками 24 и 25 связан со звездочкой 26 на валу, приводимо-о электродвигателем 6.

На звездочке 25 жестко закреплен диск 27 с кулачком 28, воздействующим через рыча.и

29 и 80 и тягу 81 на разведен ie ролш<ов 20 и 21 с целью прекращения принудительной протяжки ленты. Кроме того, на звездочке 25 эксцентрично установлен подпруяиненнь1й штифт 82 с головкой 88, проходящий через звездочку 25 и входящий в зацепление со звездочкой 26 при отводе вниз скошенного клиновидного конца 84 рычага 85. Это происходиг

IiPH наж2тии на Рычаг 86 и повоРоте Ры> 1BÃ2

87. РычаГ 80 CH26>I(eH pyl(oÿTI(ÎÉ 88 для развед HHH pOJIHKOB 20 H 21.

Режущий инстру"мент HhlcBT неподB>IH(H IÉ .1 подвижный зубчатые ножи 89 и 40 и систему рычагов 41, 42 и 48, которые при на>катин ороба на упор 44 сводят ножи 89 и 40 и обеспечивают.-надрез..ленты. Упор 44 подпруяинс:1 и - Щ®ф ®Иф >кд ениял короба разводит ножи 89

МВгожый ралнкн л5 48 расположены на оеМ МЖЖщр-; епями или лентами 8 транспортера для коробов, причем ролики 47 и 48 установлены на двух перекрестных взаимодействующих рычагах 49 и 50. Последний рычаг снабжен противовесом 51.

Устройство работает следующим образом.

Короб 1, подаваемый рольгапгом, 2, проходит под толкателем 11 и входит между направляющими планками 12 и 18, включая кривошипно-шатунный механизм 10. При этом толкатель 11 подает короб в открытую обечайку 9 через направляющие планки 12 и 18. 32тем освобождаются защелки створок 14, и короб толкателем 11 переводится на цепи или ленты 8, нажимая при этом на ры-:аг 86. Одновременно включается п .cHccс л; io для нанесения клея и толкатель ", B створки 14 под действием пружин возвращB!QTcH в исходное поло>кение, фиксируемое зац1елками.

Под действием толкятеля 8 из ., 2Гязина 7 выталкивается очеред11ая сбеч-. Iêа и раскрывается для приема короба.

Как только короб 1 нажмет кдает подпруяиненный штифт 82, который входит B зацепление со звездочкой 26, и вращает звездо-Гку

25 вместе с диском 27. Кулачок 28 освoáo>êдает рычаг 29, ролик 20 под воздействием пружины прижимает конец лс.1ть1 15 к ролику 21. Одновременно через цепную передачу

2>, звездочку 24 и вариатор 22 ведущий ролик

21 протягивает ленту. После одного оборота звездочки 25 штифт 82 находит на клиновидный конец 84 рычага 85, который за головку

88 выводит штифт 82 из зацепления со звездочкой 26, и выключает протяжку ленты. Одновременно кулачок 28 поворачивает рычаг 29 и отводит ролик 20 от ведущего ролика 21.

Так как ролики 20 и 21 имеют буртики и соответствующие им впадины, то во время протя>кки ленты 15 на ней образуются продоль, ь:е сгибы, предотвращающие ее,последующее

CI(P y 11 8 211 HC. . 1ри дальнейшей транспортировке короб 1

BcT...ечает провисающий конец ленты 15, котора . клейкой стороной захватывается коробом и начинает свободно сматываться с рулона 16.

;-=Олик 45 прикатывает ленту к нижней стенке к po62, Оставляя неприкятянным неоольшои (5--7 сл) конец. Ролик 47 под действием короба поднимается по передней стенке последнего, одновременно освобождая рычаг 50, который поднимается под воздействием противовеса 51. Перемещаемый цепями или лентами 8 ко >об 1 встречает упор 44 и приводит в дейстBI> uH(-4<а, HoTop ié, двиг2Hcb к Но>К> 89, надрезает ленту (обрыв ее происходит вследствие натяжения, чем обеспечивается ровное наложение ленты на короб). При дальнейшем двияении короба рычаг 49 падает и нажимает на рычаг 50, который роликом 48 обкатывает заднюю стенку наклоняющегося для передачи на спуск короба, а ролик 46 прикатывает начальный конец ленты снизу вверх.

Предмет изобретения

1. Устройство для обандероливания короАр бсв, содержащее TpBHcllopTep для .коробов, рулонодержатель, приспособление для нанесения клея на ленту с парой протя>кных роликов, -,е <,.щ .й 11 стр",.мент и ролики для обкатки . а ксробе, укрепленные на рычагах, 45 отличающееся тем, что, с целью повышения надежности работы, протяжные ролики выпо".Håíû разной длины с буртиком для продольного изгибания ленты, а режущий инструмент состоит из подзи>кного и неподвижного

5Р зубчатых ножей, причем подвижный нож с помощью рычажной системы сьязан с упором, взаимодействующим с перемещаемым коробом.

2: Устройство по п. 1, отличаюш,ееся тем, 55:iто ры;аги расположены перекрестно.

356203

57 Яб 3527 Ы

Фыр

Ф2 45 47

Фиг 5

Фиг. б

Составитель С. Могилевский

Техред А. Камышникова Корректор А. Васильева

Редактор В. Блохина

Типография, пр. Сапунова, 2

Заказ 3939/6 Изд. № 1610 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
