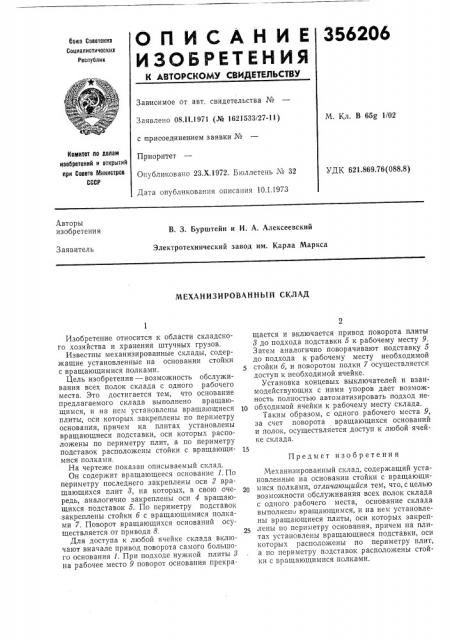

О Il И С А Н И Е 356206

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сониалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. В 65g 1/02

Заявлено 08.И.1971 (№ 1621533/27-11) с стрисоединением заявки №

Приори.гет

Опубликовано 23.Х,1972. Бюллетень № 32

Дата опубликования описания 10.1.1973

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

УДК 621.869.76 (088.8) Авторы изобретения

В. 3. Ьурштейн и И. А, Алексеевский

Электротехнический завод им. Карла Маркса

Заявитель

МЕХАНИЗИРОВАННЫЙ СКЛАД

Предмет изобретения

Изобретение относится к области складского хозяйства и хранения штучных грузов.

Известны механизированные склады, содержащие установленные на основании стойки с вращающимися полками.

Цель изобретения — возможность обслуживания всех полок склада с одного рабочего места. Это достигается тем, что основание предлагаемого склада выполнено вращающимся, и на нем установлены вращающиеся плиты, оси которых закреплены по периметру основания, причем на плитах установлены вращающиеся подставки, оси которых расположены по периметру плит, а по периметру подставок расположены стойки с вращающимися полками.

На чертеже показан описываемый склад.

Он содержит вращающееся основание 1. По периметру последнего закреплены оси 2 вращающихся плит 8, на которых, в свою очередь, аналогично закреплены оси 4 вращающихся подставок б. По периметру подставок закреплены стойки б с вращающимися полками 7. Поворот вращающихся оснований осуществляется от привода 8.

Для доступа к любой ячейке склада включают вначале привод поворота самого большого основания 1. При подходе нужной плиты 8 на рабочее место 9 поворот основания прекращается и включается привод поворота плиты

8 до подхода подставки б к рабочему месту 9.

Затем аналогично поворачивают подставку 5 до подхода к рабочему месту необходимой стойки б, и поворотом полки 7 осуществляется доступ к необходимой ячейке.

Установка концевых выключателей и взаимодействующих с ними упоров дает возможность полностью автоматизировать подход не10 обходимой ячейки к рабочему месту склада.

Таким образом, с одного рабочего места 9, за счет поворота вращающихся оснований и полок, осуществляется доступ к любой ячейке склада.

Механизированный склад, содержащий установленные на основании стойки с вращающимися полками, отличающийся тем, что, с целью возможности обслуживания всех полок склада с одного рабочего места, основание склада выполнено вращающимся, и на нем установлены вращающиеся плиты, оси которых закреплены по периметру основания, причем на плитах установлены вращающиеся подставки, оси которых расположены по периметру плит, а по периметру подставок расположены стойки с вращающимися полками.,356206

А -А побернуто

Составитeлr М. Ilepcobh

Редактор Т. Горячева Техред Т. Ускова Корректоры: Л. Новожилова и Л. Бадылама

Заказ 4332/7 Изд. № 1834 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
