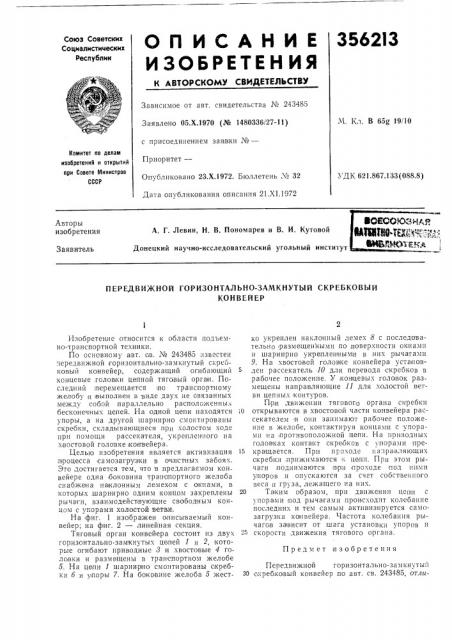

356213

ОП ИСАЙ ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 243485 Ч. Кл. В 65g 19!10

Заявлено 05.Х.1970 (№ 1480336/27-11) с присоединением заявки №вЂ”

Комитет ао делам изобретений н открытий лри Совете Министров

СССР

Приоритет—

Опубликовано 23.Х.1972. Бюллетень ¹ 32

Дата опубликования описания 21.Х1.1972

X ДК Ь21.867.133 (088.8) Авторы изобретения

А. Г. Левин, Н. В. Пономарев и В. И. Кутовой

Донецкий научно-исследовательский угольный институт

Заявитель

ПЕРЕДВИЖНОЙ ГОРИЗОНТАЛЪНО-ЗАМКНУТЫЙ СКРЕБКОВЫЙ

КОН ВЕЙ EP

Предмет изобретения

Изобретение относится к области подъемно-транспортной техники.

По основному авт. св. № 243485 известен тередвижной горизонтально-замкнутый скреоковый конвейер, содержащий огибающий б концевые головки цепной тяговый орга|н. Последний перемещается ino транспортному желобу .и выполнен в виде двух не связанных между собой параллельно расположенны. бесконечных цепей. На одной цепи находятся;о упоры, а на другой шарнирно смонтированы скребки, складывающиеся при холостом ходе при помощи рассекателя, укрепленного на хвостовой головке конвейера.

Целью изобретения является активизация lз процесса самозагрузки в очистных забоях.

Это,достигается тем, что в предлагаемом кон вейере одна боковина транс портного желоба снабжена на клонным лемехом с окнами, в которых .шарнирно одним концом закреплены 2о рычаги, взаимодействующие свободным концо м с уп о р а м и холостой ветви.

На фиг. 1 изо бражен описываемый конвейер; на фиг. 2 — линейная секция.

Тяговый орган конвейера состоит из двух горизонтально-замкнутых цепей 1 и 2, которые огибают приводные 8 и хвостовые 4 головки и размещены в транспортном желобе

5. На цепи 1 шарнир но смонтированы скребки 6 и упоры 7. На боковине желоба 5 жест- ЗС ко укреплен наклонный лемех 8 с последовательно размещенными по,поверхности окнами и шарнирно укрепленными в них рычатами

9. На хвостовой головне конвейера уста новлен рассекатель 10 для перевода скребков в рабочее положение. У кон цевых голодовок размешены направляющие ll для холостой ветви цепных контуров.

При,движении тягового органа скребки открываются в хвостовой части конвейера рассекателем и они занимают рабочее положение в желобе, контактируя концами с упорами на противоположной цепи. На приводных головках контакт скребков с упорами прекращается. При проходе направляющих скребки,прижимаются к цеп:t. При этом рычаги .поднимаются прн проходе под ними упоров и опускаются за счет собственного веса и груза, ле.жащего на них.

Таким образом, прп движении цепи с упорами .под рычагами происходит колебание последних и тем самым активизируется самозагрузка конвейера. Частота колебания рычагов зависит от шага установки упоров и скорости движения тягового органа.

Передвижной горизонтально-замкнутый

c:<ðå0êîâûé конвейер ло авт. св. 243485, отли3562 (3

70 ие! 11

Составитель Ю. Кудрявцев

Тс"..ред Т. Ускова Корректоры Л. Новожилова и Е. Михеева

Редактор Т. Горячева

Заказ 519/2013 Изд. № 1549 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил, пред. «Патент» ча ошийся тем, что, с целью активизации процесса самозагрузки, одна боковина транспортного желоба снабжена наклонным лемехом с окнами, в которых IlIBDIIHpiHO одним концом закреплены рычаги, взаимодействующие свободным концом с упорами холостой ветви конвейера.
