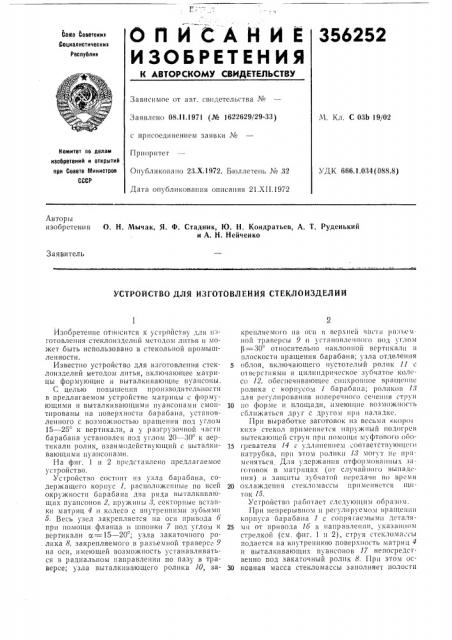

ОПИСАНИЕ

356252

Союэ Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 08.1!.1971 (№ 1622629/29-33) с присоединением заявки ¹

М, Кл. С 03Ь 19/02

Комитет по делам иэобретвний и открытий при Совете Министров

СССР

Приоритет

Опубликовано 23.Х.1972. Бюллетень ¹,32

Дата опубликования описания 21.XII.1972

УДК Г)66.1.034(088.8) Авторы изобретения О. Н. Мычак, Я. Ф. Стадник, Ю. Н. Кондратьев, A. T, Руденький и А. H. Нейченко

Заявитель

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ СТЕКЛОИЗДЕЛИЙ

Йзобретенне бтнб)сится к строист«у для изготовления стеклоизделнй методом литья н может быть использовано в стекольной промышленности.

Известно устройство для изготовления стеклоизделий методом литья, включающее матрицы форму1ощие и выталки«ающие пуансоны.

С целью повышения производ«тсльности в предлагаемом устройстве матрицы с формующими и выталкиваю1цнми пуансонами смонтированы на поверхности барабана, установленного с возможностью вращения под углом

15 — 25 к вертикали, а у разгрузочнои части барабана установлен под углом 20 — 30 к вертикали ролик, взаимодействующий с выталкивающими пуансонами.

На фиг. 1 и 2 представлено предлагаемое устройство.

Устройство состоит из узла барабана, содержащего корпус 1, расположенные по всей окружности барабана д«а ряда выталкивающих пуансонов 2, пружины 3, секторные вставки матриц 4 и к )лесо с внутренними зубьями

5. Весь узел закрепляется на осн привода б при помощи фланца и шпонки 7 нод углом к вертикали я=15 — 20 ; узла закаточного ролика 8, закрепляемого в разъемной траверсе 9 на ос», имеющей возможность устанавливаться в радиальном направлении по пазу в траверсе; узла выталкивающего ролика 10, закренляемоп) н;1 осн «верхней 1йс) и рвзъем11011 траверсы 9 и устано«ленного под ) глом р=30 относительно наклонной вертикали « плоскости вращения барабана; узла отделения

5 облоя, вкл)очающего пустотелый ролик 11 с

Отверстиями и цилиндрическое зубчатое колесо 12, обеспечивающее синхронное вращение ролика с корпусох) 1 барабана; роликов 1, > для регулирования поперечного сечения струи

10 Ilo форме н площади, имеющие возмож1«ость сближаться друг с другом нрн 113ладке.

При выработке заготовок нз весьма «кор1)1 ких» стекол применяется нару)кный нодогре«

«ытекающей струи при помощи муфто«ого обо15 гревателя 14 с удлинением соответствующего

l)3T1))>бка, прн этом ролики И могvT не применяться Для удержания отформо««нных заготовок в матрицах (от случайного выпадения) и защиты зубчатой передачи во время

20 охлаждения стекломассы применяется lllll ток 15.

Устройство работает следующим образом.

При ненрерыв1«ом н регулируемом «ращеннн корпуса оарабана 1 с сопрягаем 1>III деталя25 мн оТ привода 1б в направлении, указанном стрелкой (см. фиг. 1 и 2), струя стеклома,oû подается на внуTpBIIIIIolo поверхность матриц 4 и выталкивающих пуансонов 17 непосредственно под закаточный ролик 8. ГIрн этом ос30 новная масса стекломассы заполняет полости

356252

Предмет изобретения свис 2

Составитель М. Стоянова

Техред А. Камышникова

Корректор Е. Михеева

Редактор В. Блохина

Заказ 4069 1! Изд. № 1609 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Раушская*изб., д, 4!5

Типография, пр. Сапунова, 2 матрицы 4, образованные опустившимися пуансонами 17 в нижнее положение до регулируемых упоров 18 под действием пружин 8.

Полости заполняются с помощью закаточного ролика 8. Прп этом остаются тонки перемычки (0,2 — 0,3 льи) из стекла между отформованными в матрицах заготовками.

Вращением корпуса барабана отформованные и затвердевшие заготовки подаются на узел снятия облоя.

Пуансоны 17 внешними концами набега!от на ролик 10, по так как ролик установлен на неподвижной ос:i, то пуансоны, двигаясь радиально а центр оараоааа, выталкива!о! формоваьн!ую заготовку 19 через соответствуюгцее отверстие в пустотелом ролике 11.

При этом тонкий облой обламывается и заготовки падают через внутреннюю полость ролика II в ящик 20, установленный в корпусе

21. Наполненный ящик отправляется на сорчировку и дальнейшую обработку, а пустой устанавливается ila его место.

Толщина заготовок зависит от установки пуансонов по высоте и может быть от 1 до

5 5 — 6 .!ьи.

Устройство для изготовления стеклоизделий

10 ме!одом литья, включающее матрицы, формун.щие и выталкива!опцие пуансоны, отличаюи!ееся тем, что, с целью повышения производительности, матрицы с фора!ующими и выTaëêèâàioùèми пуансонами смонтированы на

15 поверхности барабана, установленного с возможностью вращения под углом 15 — 25 к вертикали, а у разгрузочной части барабана установлен под углом 20 — 30 к вертикали ролик, взаимодейству!ощий с выталкивающими

20 пуансонами.
